BK7 Optical Glass Lens

गुणवत्ता BK7 Optical Glass Lens फैक्टरी
गुणवत्ता BK7 Optical Glass Lens फैक्टरी
उत्पाद विनिर्देशन
उत्पत्ति का स्थान: चीन
ब्रांड नाम: Advance
प्रमाणन: ROHS\Reach
मॉडल नंबर: आवश्यकताओं के रूप में
न्यूनतम आदेश मात्रा: 1
कीमत: $0.2~$100
भुगतान की शर्तें: टी/टी एंड एल/सी
आपूर्ति की योग्यता: 1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:

0.001mm 60/40 BK7 Optical Glass Lens

,

bk7 60/40 0.001mm Optical Glass Lens

,

0.001mm BK7 60/40 Meniscus Lens
Customized Support: ओईएम, ओडीएम
Usage: ऑप्टिकल
Shape: गोल
Material: ऑप्टिकल ग्लास
Focal Length: रिवाज़
Coating: अनुरोध पर
Diameter: 25 मिमी
Diameter Tolerance: +/-0.005मिमी
Surface Accuracy: एन=1~0.5
Centerthickness Tolerance: +/- 0.001 मिमी
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Centerthickness: 5 मिमी
Width Tolerance: +/-0.01मिमी
Style: एंटीक
Operatingtemperature: -20 से 70 °C
Refractiveindex: 1.52
Focal Length: 150 मिमी
उत्पाद वर्णन
बीके7 ऑप्टिकल ग्लास लेंस
विशेषज्ञता: बहुमुखी सामग्री इंजीनियरिंग

हमारे ऑप्टिकल लेंस पूरे विद्युत चुम्बकीय स्पेक्ट्रम में प्रदर्शन के लिए इंजीनियर किए गए हैं। हम आपकी विशिष्ट तरंग दैर्ध्य आवश्यकताओं के अनुरूप विशेषज्ञ सामग्री चयन प्रदान करते हैं, जो इष्टतम संचरण और थर्मल स्थिरता सुनिश्चित करता है।

  • दृश्य और एनआईआर: लागत प्रभावी, उच्च-स्पष्टता इमेजिंग के लिए उच्च-ग्रेड बीके7 (के9) और ऑप्टिकल ग्लास।
  • यूवी और उच्च शक्ति: बेहतर यूवी पारदर्शिता और लेजर क्षति प्रतिरोध के लिए प्रीमियम क्वार्ट्ज (फ्यूज्ड सिलिका) और सीएएफ2।
  • इन्फ्रारेड (आईआर): थर्मल इमेजिंग और सीओ2 लेजर अनुप्रयोगों के लिए परिशुद्धता-ग्राउंड जर्मेनियम (जीई), सिलिकॉन (एसआई), और जिंक सेलेनाइड (जेडएनएसई)।
  • चरम स्थायित्व: खरोंच प्रतिरोध और उच्च तापीय चालकता की आवश्यकता वाले कठोर वातावरण के लिए नीलम सब्सट्रेट।
तकनीकी विशिष्टताएँ
पैरामीटर विनिर्देश
सामग्री बीके7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, जीई, एसआई, जेडएनएसई, सीएएफ2 आदि।
व्यास 1.5~300मिमी
त्रिज्या आर0.8मिमी-∞
फोकल लंबाई -30000मिमी~+30000मिमी
केंद्र मोटाई सहनशीलता ±0.01मिमी
व्यास सहनशीलता ±0.005मिमी
फोकल लंबाई सहनशीलता ±1%
सतह सटीकता एन=1~3
अनियमितता Δएन=0.1~0.5
डीसेंटर 3"~1"
सतह गुणवत्ता 10/5~60/40
कोटिंग अनुरोध पर
अनुप्रयोग क्षेत्र इमेजिंग, लाइटिंग, लेजर आदि।

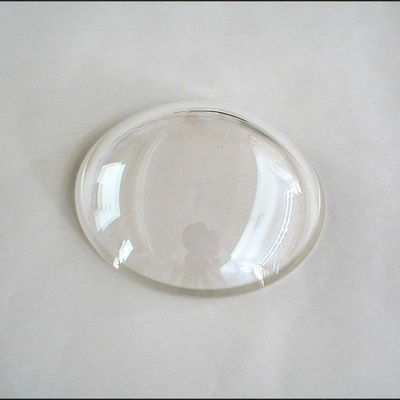

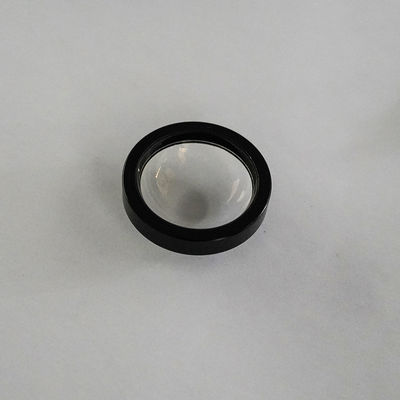

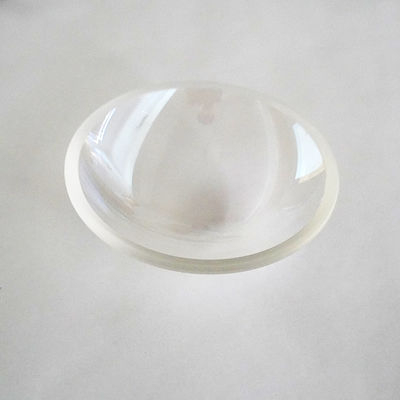

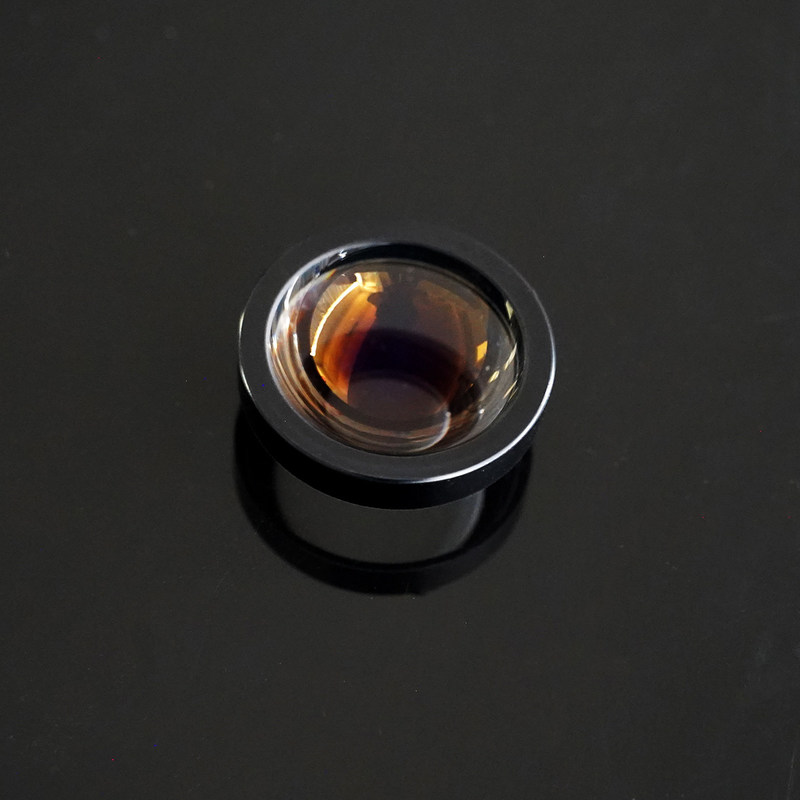

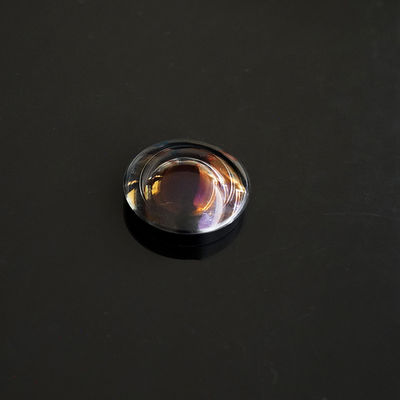

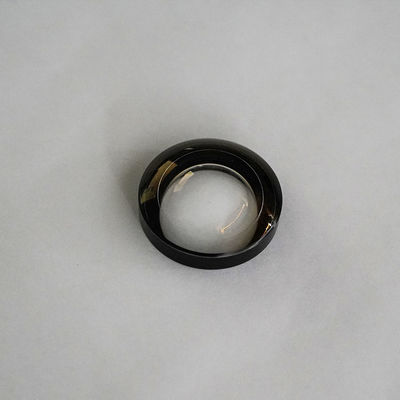

BK7 Optical Glass Lens product display BK7 Optical Glass Lens close-up view
अनुभव: बहु-उद्योग अनुप्रयोग समाधान

हमारे लेंस सिर्फ घटक नहीं हैं; वे वैश्विक उद्योगों के लिए समाधान हैं। हम निम्नलिखित की सूक्ष्म आवश्यकताओं को समझते हैं:

  • इमेजिंग सिस्टम: चिकित्सा एंडोस्कोपी और मशीन विजन के लिए Δएन = 0.1 अनियमितता वाले उच्च-रिज़ॉल्यूशन लेंस।
  • लेजर प्रौद्योगिकी: विशेष कोटिंग्स और सब्सट्रेट (जेडएनएसई/क्वार्ट्ज) जो उच्च शिखर शक्ति घनत्व का सामना करने में सक्षम हैं।
  • परिशुद्धता प्रकाश व्यवस्था: प्रकाश निष्कर्षण और बीम आकार को अनुकूलित करने के लिए डिज़ाइन किए गए कस्टम रेडिआई (आर0.8मिमी से ∞)।
विश्वसनीयता: गुणवत्ता आश्वासन और कोटिंग

कस्टम कोटिंग सेवाएँ (अनुरोध पर): प्रत्येक लेंस को टेलर्ड थिन-फिल्म कोटिंग्स के साथ अनुकूलित किया जा सकता है, जिसमें बीबार (ब्रॉडबैंड एंटी-रिफ्लेक्शन), विशिष्ट लेजर लाइनों के लिए वी-कोट्स, और कठोर आईआर विंडो के लिए डायमंड-लाइक कार्बन (डीएलसी) शामिल हैं।

कठोर मेट्रोलॉजी:
  • इंटरफेरोमेट्रिक परीक्षण: हम अत्याधुनिक ज़ायगो इंटरफेरोमीटर का उपयोग करके सतह की अनियमितता (Δएन) को सत्यापित करते हैं।
  • पूर्ण पता लगाने की क्षमता: प्रत्येक बैच के साथ एक व्यापक निरीक्षण रिपोर्ट होती है जिसमें आयामी सटीकता और स्पेक्ट्रल प्रदर्शन का विवरण होता है।
  • वैश्विक अनुपालन: सभी सामग्री RoHS और REACH अनुपालन हैं, जो अंतरराष्ट्रीय पर्यावरण और सुरक्षा मानकों को पूरा करती हैं।
Optical lens manufacturing process Quality control inspection Lens coating facility Advanced metrology equipment Precision lens assembly Lens testing laboratory Finished optical lenses Lens packaging and shipping 1.5mm to 300mm Optical Lens Design, BK7 Dichroic Optical Filter
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: आप छोटे लेंसों के लिए ±0.005मिमी की व्यास सहनशीलता कैसे प्राप्त करते हैं?
माइक्रोन-स्तरीय सटीकता प्राप्त करने के लिए उच्च-स्थिरता सीएनसी ग्राइंडिंग मशीनों और हमारी सुविधा में कड़ाई से नियंत्रित परिवेश तापमान के संयोजन की आवश्यकता होती है। 1.5मिमी और 10मिमी के बीच के लेंसों के लिए, हम आयामी सटीकता और न्यूनतम डीसेंटर (1" तक) दोनों सुनिश्चित करने के लिए विशेष माइक्रो-ऑप्टिक्स सेंट्रिंग उपकरण का उपयोग करते हैं।
प्रश्न 2: "अनियमितता Δएन = 0.1~0.5" का क्या महत्व है?
जबकि सतह सटीकता (एन) समग्र शक्ति विचलन को संदर्भित करती है, अनियमितता (Δएन) लेंस सतह के स्थानीय भिन्नता या "चिकनाई" को मापती है। 0.1 का Δएन लगभग एक आदर्श गोलाकार सतह को इंगित करता है, जो विवर्तन-सीमित इमेजिंग और उच्च-शक्ति लेजर सिस्टम के लिए बीम विरूपण और हॉट स्पॉट को रोकने के लिए आवश्यक है।
प्रश्न 3: जर्मेनियम (जीई) और जेडएनएसई जैसी आईआर सामग्री के लिए, आप सतह की गुणवत्ता का प्रबंधन कैसे करते हैं?
आईआर क्रिस्टल आम तौर पर बीके7 ग्लास की तुलना में नरम और अधिक भंगुर होते हैं। हम 20-10 स्क्रैच-डिग सतह गुणवत्ता प्राप्त करने के लिए विशेष डायमंड टर्निंग (एसपी डीटी) और कस्टम पॉलिशिंग स्लरी का उपयोग करते हैं। यह सबसरफेस क्षति को रोकता है और 8μm से 12μm रेंज में उच्च संचरण दक्षता सुनिश्चित करता है।
प्रश्न 4: क्या आप अत्यंत छोटी त्रिज्या (आर0.8मिमी) वाले लेंसों का निर्माण कर सकते हैं?
हाँ। हमारी उत्पादन लाइन उच्च-वक्रता प्रकाशिकी के लिए अनुकूलित है। 0.8मिमी त्रिज्या का निर्माण करने के लिए कस्टम-निर्मित डायमंड टूल और सटीक इंटरफेरोमेट्रिक निगरानी की आवश्यकता होती है ताकि यह सुनिश्चित हो सके कि फोकल लंबाई निर्दिष्ट ±1% सहनशीलता के भीतर बनी रहे।
प्रश्न 5: मुझे क्वार्ट्ज के बजाय सीएएफ2 (कैल्शियम फ्लोराइड) कब निर्दिष्ट करना चाहिए?
जबकि क्वार्ट्ज यूवी के लिए उत्कृष्ट है, सीएएफ2 को तब पसंद किया जाता है जब आपका अनुप्रयोग वैक्यूम यूवी (180एनएम) से मध्य-अवरक्त (7μm) तक फैला हो। इसके अतिरिक्त, सीएएफ2 में कम अपवर्तक सूचकांक और कम क्रोमेटिक विपथन होता है, जो इसे उच्च-स्तरीय एपोक्रोमैटिक लेंस डिजाइनों के लिए आदर्श बनाता है।
प्रश्न 6: आप नीलम सब्सट्रेट पर कोटिंग्स की स्थायित्व कैसे सुनिश्चित करते हैं?
नीलम असाधारण रूप से कठोर (मोह पैमाने पर 9) है। कोटिंग आसंजन सुनिश्चित करने के लिए, हम आयन-सहायता प्राप्त जमाव (आईएडी) तकनीक का उपयोग करते हैं। यह प्रक्रिया पतली फिल्मों के पैकिंग घनत्व को बढ़ाती है, जिससे कोटिंग सब्सट्रेट जितनी ही मजबूत हो जाती है, जो गंभीर घर्षण और आर्द्रता परीक्षणों को पास करने में सक्षम होती है।
प्रश्न 7: क्या आप फोकल लंबाई और सतह सटीकता के लिए प्रमाणन प्रदान करते हैं?
हाँ। प्रत्येक उच्च-सटीकता आदेश को मेट्रोलॉजी रिपोर्ट के साथ प्रदान किया जा सकता है। हम सतह टोपोग्राफी के लिए ज़ायगो न्यूव्यू इंटरफेरोमीटर और यह सत्यापित करने के लिए स्वचालित फोकल लंबाई मीटर का उपयोग करते हैं कि एन मान से लेकर केंद्र की मोटाई तक प्रत्येक पैरामीटर आपके सटीक ब्लूप्रिंट से मेल खाता है।
