0.005mm Double Convex Lens

गुणवत्ता 0.005mm Double Convex Lens फैक्टरी
गुणवत्ता 0.005mm Double Convex Lens फैक्टरी
गुणवत्ता 0.005mm Double Convex Lens फैक्टरी
गुणवत्ता 0.005mm Double Convex Lens फैक्टरी
गुणवत्ता 0.005mm Double Convex Lens फैक्टरी
उत्पाद विनिर्देशन
उत्पत्ति का स्थान: चीन
ब्रांड नाम: Advance
प्रमाणन: ROHS\Reach
मॉडल नंबर: आवश्यकताओं के रूप में
न्यूनतम आदेश मात्रा: 1
कीमत: $0.2~$100
भुगतान की शर्तें: टी/टी एंड एल/सी
आपूर्ति की योग्यता: 1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:

10/5 double convex lens

,

10/5 0.005mm double convex lens

,

10/5 60/40 double concave lens
Application Area: प्रोजेक्टर स्पॉटलाइट टॉर्च
Customized Support: ओईएम, ओडीएम
Usage: ऑप्टिकल
Structure: मेनिस्कस लेंस
Shape: गोल
Material: ऑप्टिकल ग्लास
Focal Length: रिवाज़
Coating: अनुरोध पर
Diameter: 25 मिमी
Diameter Tolerance: +/-0.005मिमी
Surface Accuracy: एन=1~0.5
Centerthickness Tolerance: +/- 0.001 मिमी
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Application Area: इमेजिंग, प्रकाश व्यवस्था, लेजर आदि
Interface Type: कैनन ईएफ-एस
Centerthickness: 5 मिमी
Width Tolerance: +/-0.01मिमी
Style: एंटीक
Operatingtemperature: -20 से 70 °C
Filter Ring Color: काला, ज़ुल्फ़, सोना
Coating Choice: हरा
Refractiveindex: 1.52
Focal Length: 150 मिमी
उत्पाद वर्णन

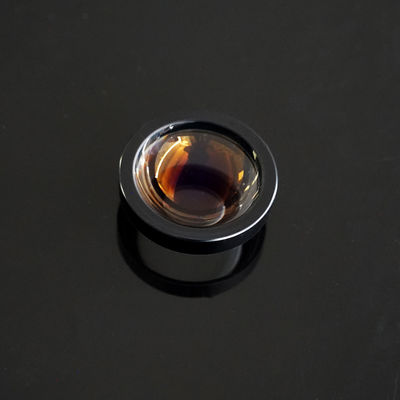

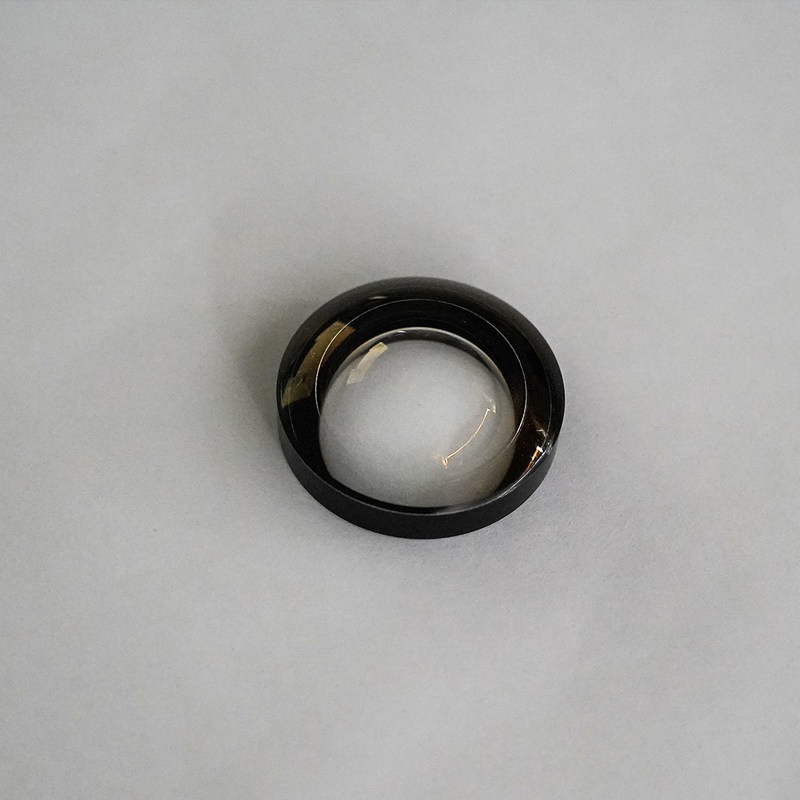

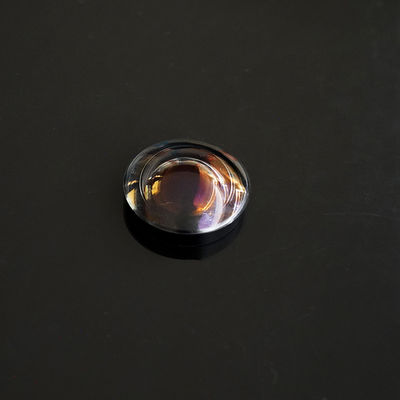

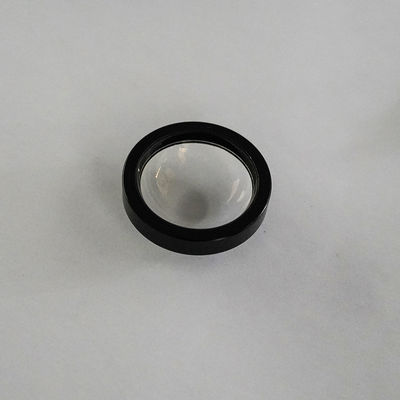

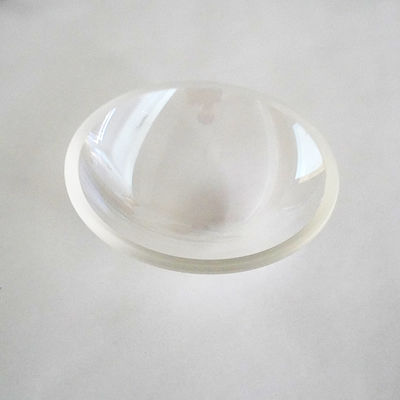

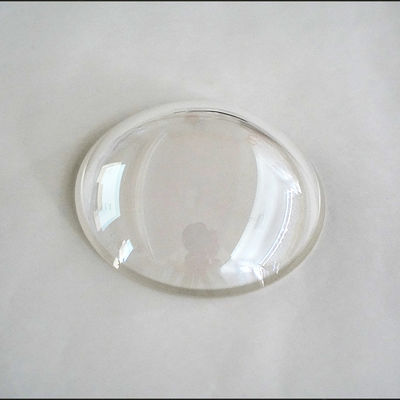

0.005mm डबल उत्तल लेंस
इमेजिंग, लाइटिंग और लेजर सिस्टम में मांग वाले ऑप्टिकल अनुप्रयोगों के लिए अल्ट्रा-टाइट टॉलरेंस के साथ प्रेसिजन-इंजीनियर्ड डबल उत्तल लेंस।
विनिर्देश
सामग्रीBK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि
व्यास1.5~300mm
त्रिज्याR0.8mm-∞
फोकल लंबाई-30000mm~+30000mm
केंद्र मोटाई टॉलरेंस+/-0.01mm
व्यास टॉलरेंस+/-0.005mm
फोकल लंबाई टॉलरेंस+/-1%
सतह सटीकताN=1~3
अनियमितताΔN=0.1~0.5
डिसेंटर3''~1''
सतह गुणवत्ता10/5~60/40
कोटिंगअनुरोध पर
अनुप्रयोग क्षेत्रइमेजिंग, लाइटिंग, लेजर आदि
Precision double convex lens with detailed surface inspectionDouble convex lens showing optical clarity and surface quality
विशेषज्ञता: माइक्रोन स्केल में महारत हासिल करना
उच्च-प्रदर्शन ऑप्टिकल डिजाइन के मूल में भौतिक स्थिरता की मांग है। जबकि उद्योग मानक अक्सर ±0.1mm पर बस जाते हैं, हमारी सुविधा अल्ट्रा-प्रेसिजन मशीनिंग में माहिर है, जो ±0.005mm का व्यास टॉलरेंस प्राप्त करती है।
  • 5 माइक्रोन क्यों मायने रखते हैं: मल्टी-एलिमेंट लेंस असेंबली या माइक्रो-ऑप्टिक्स हाउसिंग में, 20μm का विचलन भी यांत्रिक झुकाव या डिसेंटर का कारण बन सकता है, जिससे गंभीर कोमा और दृष्टिवैषम्य हो सकता है। हमारा सब-माइक्रोन नियंत्रण उच्च-स्तरीय चिकित्सा एंडोस्कोप और लेजर फाइबर कपलिंग के लिए "परफेक्ट फिट" सुनिश्चित करता है।
  • सममित अनुकूलन: हमारे डबल उत्तल लेंस को ΔN = 0.1~0.5 की अनियमितता के लिए पॉलिश किया जाता है, यह सुनिश्चित करते हुए कि वेव-फ्रंट पूरे स्पष्ट एपर्चर में विकृत न हो।
अनुभव: 1:1 इमेजिंग और उससे आगे के लिए अनुकूलित
हमारी इंजीनियरिंग टीम वास्तविक दुनिया की चुनौतियों के लिए DCX लेंस लागू करने में दशकों के अनुभव का लाभ उठाती है। हम समझते हैं कि एक डबल उत्तल लेंस 1:1 इमेजिंग (परिमित संयुग्म प्रणाली) के दौरान अपने सैद्धांतिक शिखर पर प्रदर्शन करता है।
  • अनुप्रयोग अंतर्दृष्टि: रिले सिस्टम या छवि आवर्धन सेटअप डिजाइन करने वाले इंजीनियरों के लिए, हमारे DCX लेंस गोलाकार विपथन और विरूपण को कम करने के लिए आवश्यक सममित शक्ति वितरण प्रदान करते हैं।
  • सामग्री बहुमुखी प्रतिभा: चाहे आपको दृश्य प्रकाश के लिए N-BK7, सेमीकंडक्टर निरीक्षण के लिए UV फ्यूज्ड सिलिका, या IR थर्मल सेंसिंग के लिए ZnSe की आवश्यकता हो, हमारी निर्माण प्रक्रिया सभी सबस्ट्रेट्स में समान ±0.005mm परिशुद्धता बनाए रखती है।
विश्वसनीयता: सत्यापित सटीकता (मेट्रोलॉजी और अनुपालन)
विश्वास पारदर्शिता के माध्यम से बनता है। हम केवल परिशुद्धता का दावा नहीं करते; हम इसे दस्तावेज करते हैं।
  • इंटरफेरोमेट्रिक सत्यापन: प्रत्येक उच्च-परिशुद्धता बैच का Zygo इंटरफेरोमीटर का उपयोग करके निरीक्षण किया जाता है, यह सुनिश्चित करते हुए कि सतह शक्ति (N) और अनियमितता (ΔN) आपके सटीक ऑप्टिकल ब्लूप्रिंट को पूरा करती है।
  • केंद्रीकरण उत्कृष्टता: 1' आर्क मिनट तक कसे हुए डिसेंटर टॉलरेंस के साथ, हम बीम विचलन की समस्याओं को समाप्त करते हैं जो निम्न-गुणवत्ता वाले बड़े पैमाने पर उत्पादित ऑप्टिक्स को परेशान करती हैं।
  • पूर्ण पता लगाने की क्षमता: हम प्रत्येक शिपमेंट के साथ व्यापक निरीक्षण रिपोर्ट (व्यास, सीटी और फोकल लंबाई को कवर करते हुए) और कोटिंग कर्व्स प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपकी क्यूसी प्रक्रिया निर्बाध है।
Precision optical lens manufacturing processOptical lens quality control inspectionDouble convex lens surface measurementOptical lens testing and validationPrecision lens assembly and alignmentOptical component manufacturing facilityHigh-precision lens polishing equipmentAdvanced optical manufacturing technology1.5mm to 300mm optical lens design, BK7 dichroic optical filter
अक्सर पूछे जाने वाले प्रश्न
मल्टी-एलिमेंट सिस्टम के लिए ±0.005mm व्यास टॉलरेंस महत्वपूर्ण क्यों है?
जटिल ऑप्टिकल असेंबली में, जैसे कि उच्च-रिज़ॉल्यूशन इमेजिंग ऑब्जेक्टिव, यहां तक कि एक मामूली यांत्रिक झुकाव या डिसेंट्रेशन भी महत्वपूर्ण कोमा और दृष्टिवैषम्य का कारण बन सकता है। ±0.005mm टॉलरेंस लेंस बैरल के भीतर "प्रेस-फिट" परिशुद्धता सुनिश्चित करता है, मैन्युअल संरेखण (शिमिंग) की आवश्यकता को समाप्त करता है और यह सुनिश्चित करता है कि DCX लेंस का ऑप्टिकल अक्ष पूरी तरह से केंद्रित रहे।
आप ±1% के भीतर फोकल लंबाई की स्थिरता कैसे बनाए रखते हैं?
फोकल लंबाई सतह त्रिज्या और केंद्र मोटाई (CT) दोनों का एक कार्य है। केंद्र मोटाई को ±0.01mm तक नियंत्रित करके और त्रिज्या स्थिरता बनाए रखने के लिए उच्च-परिशुद्धता सीएनसी पॉलिशिंग का उपयोग करके, हम यह सुनिश्चित करते हैं कि प्रभावी फोकल लंबाई (EFL) स्थिर रहे। यह औद्योगिक सेंसर के लिए महत्वपूर्ण है जहां हजारों इकाइयों में लगातार आवर्धन की आवश्यकता होती है।
छोटी त्रिज्या (R0.8mm) वाले डबल उत्तल लेंस को पॉलिश करने की चुनौतियाँ क्या हैं?
छोटी त्रिज्याएँ खड़ी सतह ढलान बनाती हैं, जिन्हें समान रूप से पॉलिश करना मुश्किल होता है। हम सब-एपर्चर पॉलिशिंग और कस्टम-टूल्ड डायमंड अपघर्षक का उपयोग करते हैं ताकि यह सुनिश्चित किया जा सके कि सतह सटीकता (N=1~3) और अनियमितता (ΔN=0.1~0.5) स्पष्ट एपर्चर तक बनी रहे, जिससे "एज रोल-ऑफ" को रोका जा सके जो परिधीय छवि गुणवत्ता को खराब कर सकता है।
आप एक सममित DCX लेंस पर सतह अनियमितता (ΔN) को कैसे सत्यापित करते हैं?
हम दोनों उत्तल सतहों के चरण-शिफ्ट मानचित्र को कैप्चर करने के लिए He-Ne लेजर इंटरफेरोमीटर (जैसे Zygo) का उपयोग करते हैं। DCX लेंस के लिए, प्रत्येक पक्ष को व्यक्तिगत रूप से एक संदर्भ क्षेत्र के मुकाबले परीक्षण किया जाता है। 0.1 का ΔN मान इंगित करता है कि आदर्श गोलाकार आकार से स्थानीय विचलन 1/10 फ्रिंज से कम है, जो लगभग पूर्ण वेवफ्रंट की गारंटी देता है।
क्या आप उच्च-शक्ति लेजर अनुप्रयोगों के लिए "स्क्रैच-डिग 10/5" प्रदान कर सकते हैं?
हाँ। लेजर-ग्रेड DCX लेंस के लिए, हम 10/5 सतह गुणवत्ता प्रदान करते हैं। पॉलिशिंग का यह चरम स्तर माइक्रो-डिफेक्ट्स को हटाता है जो अन्यथा अवशोषण केंद्र के रूप में कार्य कर सकते हैं, जिससे संभावित रूप से लेजर-प्रेरित क्षति (LIDT) हो सकती है। यह औद्योगिक लेजर कटिंग और चिकित्सा सर्जरी में उच्च-पीक-पावर पल्स को केंद्रित करने के लिए आवश्यक है।
उच्च-तापमान वातावरण में DCX लेंस के लिए मुझे कौन सा सबस्ट्रेट चुनना चाहिए?
यदि सिस्टम थर्मल शॉक के अधीन है, तो नीलम या फ्यूज्ड सिलिका पसंदीदा विकल्प हैं। नीलम में उच्च तापीय चालकता और 9 की मोह्स कठोरता होती है, जबकि फ्यूज्ड सिलिका में लगभग शून्य तापीय विस्तार गुणांक (CTE) होता है। मानक दृश्य इमेजिंग के लिए, BK7 (K9) अपनी उत्कृष्ट एकरूपता और रासायनिक प्रतिरोध के कारण सबसे अधिक लागत प्रभावी समाधान बना हुआ है।
क्या आप इन उच्च-परिशुद्धता लेंसों के लिए कस्टम एंटी-रिफ्लेक्शन (AR) कोटिंग्स प्रदान करते हैं?
बिल्कुल। हम आपके लक्ष्य तरंग दैर्ध्य के आधार पर कस्टम पतली-फिल्म जमाव प्रदान करते हैं। विकल्पों में एकल लेजर लाइनों (R < 0.1%) के लिए V-Coats और चौड़े-स्पेक्ट्रम इमेजिंग के लिए ब्रॉडबैंड AR (BBAR) शामिल हैं। प्रत्येक शिपमेंट में कोटिंग के प्रदर्शन को सत्यापित करने के लिए एक स्पेक्ट्रोफोटोमीटर वक्र शामिल है।
