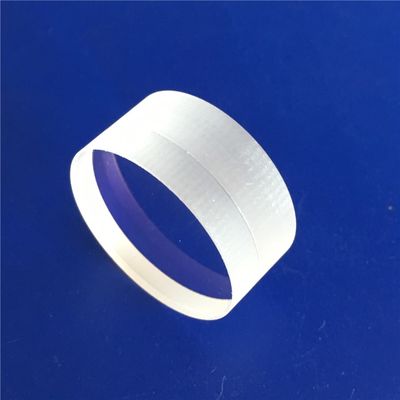

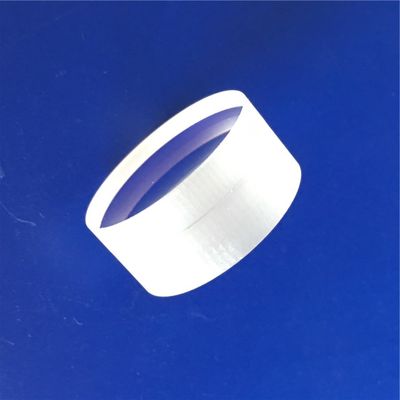

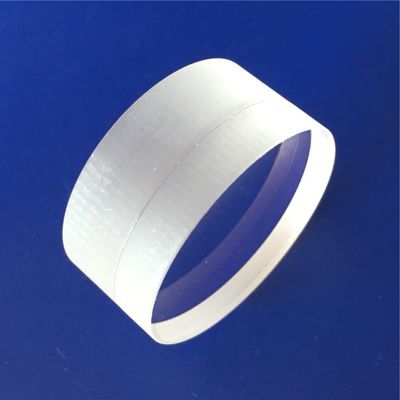

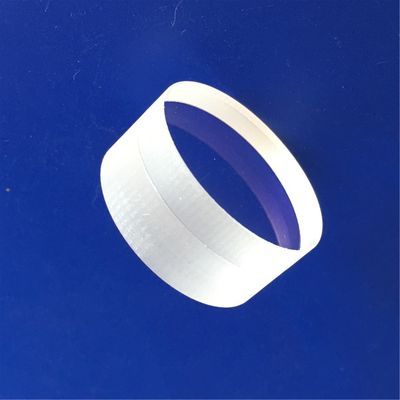

30mm Fused Silica Lens
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Advance
प्रमाणन:
ROHS\Reach
मॉडल नंबर:
आवश्यकताओं के रूप में
न्यूनतम आदेश मात्रा:
1
कीमत:
$0.2~$100
भुगतान की शर्तें:
टी/टी एंड एल/सी
आपूर्ति की योग्यता:
1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:
30mm Fused Silica Lens
,K9 Fused Silica Lens
,60/40 achromatic lens
Customized Support:
ओईएम, ओडीएम
Material:
ऑप्टिकल ग्लास
Usage:
ऑप्टिकल
Structure:
उत्तल
Diameter Tolerance:
+/-0.005मिमी
Shape:
गोलाकार
Surface Accuracy:
एन=1~0.5
Focal Length:
रिवाज़
Centerthickness Tolerance:
+/- 0.001 मिमी
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Size:
OEM आकार
Interface Type:
कैनन ईएफ-एस
Diameter:
25 मिमी
Centerthickness:
5 मिमी
Width Tolerance:
+/-0.01मिमी
Operatingtemperature:
-20 से 70 °C
Refractiveindex:
1.52
उत्पाद वर्णन
30 मिमी फ्यूज्ड सिलिका लेंस
उत्पाद का अवलोकन
थोक K9 ऑप्टिकल ग्लास पारदर्शी ग्लास निर्माता 30 मिमी नीलम गुंबद सीमेंट फ्यूज्ड सिलिका नीलम ऑप्टिकल लेंस
पेशेवर अवलोकन: सिंथेटिक क्वार्ट्ज की उत्कृष्टता
सटीक फोटोनिक्स के क्षेत्र में, 30 मिमी फ्यूज्ड सिलिका लेंस सामग्री शुद्धता और थर्मल धीरज के शिखर का प्रतिनिधित्व करता है।यह लेंस उच्च श्रेणी के सिंथेटिक फ्यूज्ड सिलिका से निर्मित है, एक ऐसी सामग्री जो थर्मल विस्तार के अपने लगभग शून्य गुणांक और निकट-अंतरलाल (एनआईआर) स्पेक्ट्रम के माध्यम से गहरे पराबैंगनी (यूवी) से असाधारण संचरण के लिए जानी जाती है।
यह विशिष्ट 30 मिमी व्यास एक उद्योग मानक आकार है, उच्च प्रदर्शन लेजर सिस्टम, चिकित्सा नैदानिक उपकरण,और अर्धचालक निरीक्षण उपकरण जहां थर्मल स्थिरता एक गैर-विनिमय योग्य आवश्यकता है.
विनिर्माण प्रक्रिया में सावधानीपूर्वक शीत-प्रसंस्करण और सुपर पॉलिशिंग तकनीक शामिल है। क्योंकि पिघला हुआ सिलिका ताज कांच की तुलना में काफी कठिन है,इस लेंस को बनाने के लिए विशेष हीरे के औजारों और इंटरफेरोमेट्रिक निगरानी की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि सतह सटीकता विवर्तन-सीमित मानकों को पूरा करती है.
तकनीकी विनिर्देश
| सामग्री | BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि |
|---|---|
| व्यास | 1.5~300 मिमी |
| त्रिज्या | R0.8mm-∞ |
| फोकल लंबाई | -30000 मिमी ~ +30000 मिमी |
| केंद्र मोटाई सहिष्णुता | +/- 0.01 मिमी |
| व्यास सहिष्णुता | +/- 0.005 मिमी |
| फोकल लंबाई सहिष्णुता | +/-1% |
| सतह की सटीकता | N=1~3 |
| अनियमितता | ΔN=0.1~0.5 |
| डेसेंटर | 3'~1' |
| सतह की गुणवत्ता | 10/5~60/40 |
| कोटिंग | अनुरोध पर |
| आवेदन क्षेत्र | इमेजिंग, प्रकाश व्यवस्था, लेजर आदि |

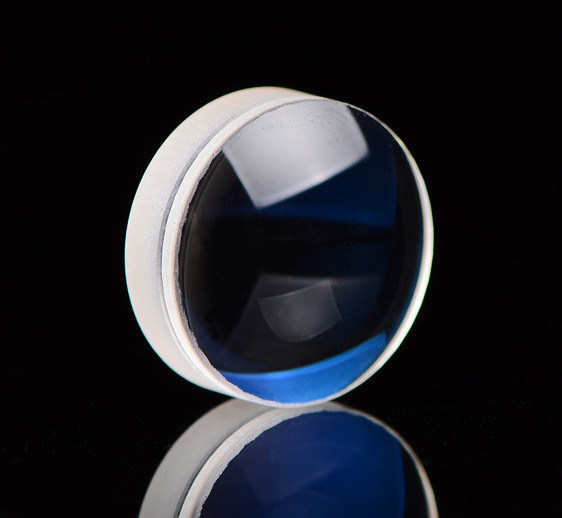

उत्पाद चित्र
मुख्य लाभ
- अत्यधिक थर्मल प्रतिरोधीताःतेजी से तापमान उतार-चढ़ाव और उच्च परिचालन गर्मी के बिना दरार या ऑप्टिकल आंकड़ा खोने के लिए प्रतिरोधी
- गहरी यूवी पारदर्शिताः185 एनएम तक उत्कृष्ट संचरण प्रदान करता है, यूवी उपचार और लिथोग्राफी के लिए आदर्श
- उच्चतम रासायनिक शुद्धताःसिंथेटिक प्रकृति समावेशन और बुलबुले से मुक्त सुनिश्चित करती है, प्रकाश फैलाव और ऊर्जा हानि को रोकती है
मुख्य अनुप्रयोग क्षेत्र
- लेजर सामग्री प्रसंस्करण:उच्च परिशुद्धता धातु निर्माण के लिए फाइबर लेजर वेल्डिंग और काटने के सिर में एकीकरण
- अर्धचालक निरीक्षण:गहरे यूवी प्रकाश की आवश्यकता वाले वेफर माप उपकरण में उपयोग
- जैव चिकित्सा उपकरण:डीएनए अनुक्रमण और फ्लोरोसेंस माइक्रोस्कोपी में रोजगार जहां शून्य पृष्ठभूमि फ्लोरोसेंस की आवश्यकता होती है
- एयरोस्पेस एवं रक्षा:उच्च ऊंचाई सेंसरों और LIDAR प्रणालियों में तैनाती जो कठोर पर्यावरणीय तनाव का सामना करते हैं
अक्सर पूछे जाने वाले प्रश्न
उच्च शक्ति वाले लेजर फोकस के लिए BK7 के बजाय 30mm फ्यूज्ड सिलिका लेंस को क्यों पसंद किया जाता है?
उच्च शक्ति वाले अनुप्रयोगों में, लेजर ऊर्जा का मामूली अवशोषण भी ग्लास को गर्म कर सकता है। बीके 7 में एक महत्वपूर्ण थर्मल विस्तार गुणांक है, जिससे लेंस विकृत हो जाता है और फोकल बिंदु स्थानांतरित हो जाता है।30 मिमी फ्यूज्ड सिलिका लेंस का विस्तार लगभग शून्य है, फोकल स्पॉट स्थिर रहता है, जो लगातार काटने और वेल्डिंग परिणामों के लिए महत्वपूर्ण है सुनिश्चित करता है।
क्या 30 मिमी फ्यूज्ड सिलिका लेंस का उपयोग क्रायोजेनिक या वैक्यूम वातावरण में किया जा सकता है?
निश्चित रूप से. लेंस ऊष्मा के झटके के लिए अत्यधिक प्रतिरोधी है और एक निर्वात में बाहर गैस नहीं है. इसकी संरचनात्मक अखंडता 1000 डिग्री सेल्सियस से ऊपर के तरल नाइट्रोजन तापमान से बरकरार रहता है,इसे अंतरिक्ष में प्रयुक्त उपकरणों के लिए आदर्श बनाता है.
सतह की गुणवत्ता 30 मिमी फ्यूज्ड सिलिका लेंस के प्रदर्शन को कैसे प्रभावित करती है?
लेजर उपयोगकर्ताओं के लिए, सतह दोष अवशोषण केंद्रों के रूप में कार्य कर सकते हैं। 10/5 स्क्रैच-डिग रेटिंग वाला लेंस यह सुनिश्चित करता है कि प्रकाश को बिखेरने के लिए लगभग कोई सूक्ष्म दोष नहीं है,इस प्रकार लेजर प्रेरित क्षति की सीमा (LIDT) को काफी बढ़ाया जाता है.
क्या प्रत्येक 30 मिमी फ्यूज्ड सिलिका लेंस के लिए ±0.005 मिमी व्यास की सहिष्णुता मानक है?
हम विभिन्न सहिष्णुता ग्रेड प्रदान करते हैं. जबकि ±0.05 मिमी सामान्य उपयोग के लिए मानक है, हमारे उच्च परिशुद्धता ±0.005 मिमी संस्करण स्वचालित असेंबली लाइनों का उपयोग करने वाले ग्राहकों के लिए उपलब्ध है जहां लेंस को मैन्युअल समायोजन के बिना पूरी तरह से बैठना चाहिए.
यूवी अनुप्रयोगों में 30 मिमी फ्यूज्ड सिलिका लेंस के लिए कौन सी कोटिंग सबसे प्रभावी हैं?
यूवी कार्य के लिए, हम आम तौर पर मैग्नीशियम फ्लोराइड (एमजीएफ 2) या एक विशेष यूवी-एआर कोटिंग लागू करते हैं। यह विशिष्ट तरंग दैर्ध्य जैसे 266nm या 355nm पर 99% से अधिक तक संचरण बढ़ा सकता है।
