10/5 To 60/40 520nm Optical Glass Filters , Short Pass Filter For Optical Instruments

Name: 10/5 To 60/40 520nm Optical Glass Filters , Short Pass Filter For Optical Instruments
Brand: Shanghai Advance Optical-Electronics Technology Co., Ltd
SKU: आवश्यकताओं के रूप में
Price: 49.20 USD
Availability: InStock

गुणवत्ता 10/5 To 60/40 520nm Optical Glass Filters , Short Pass Filter For Optical Instruments फैक्टरी

उत्पाद विनिर्देशन

उत्पत्ति का स्थान: चीन

ब्रांड नाम: Advance

प्रमाणन: ROHS\Reach

मॉडल नंबर: आवश्यकताओं के रूप में

न्यूनतम आदेश मात्रा: 1

कीमत: $0.2~$100

भुगतान की शर्तें: टी/टी एंड एल/सी

आपूर्ति की योग्यता: 1000k/प्रति माह

उत्पाद विवरण

प्रमुखता देना:

60/40 520nm Optical Glass Filters

520nm 60/40 Optical Glass Filters

520nm 60/40 10/5 short pass filter

Customized Support: ओईएम, ओडीएम

Use: शॉर्ट पास फ़िल्टर

Material: ऑप्टिकल ग्लास

Focal Length: रिवाज़

Coating: अनुरोध पर

Diameter: 25 मिमी

Diameter Tolerance: +/-0.005मिमी

Surface Accuracy: एन=1~3

Centerthickness Tolerance: +/-0.01मिमी

Focal Length Tolerance: +/- 1%

Surface Quality: 10/5~60/40

Application Area: ऑप्टिकल उपकरण

Interface Type: कैनन ईएफ-एस

Centerthickness: 5 मिमी

Width Tolerance: +/-0.01मिमी

Style: एंटीक

Shape: गोलाकार

Operatingtemperature: -20 से 70 °C

Filter Ring Color: (अनुकूलन योग्य)

Coating Choice: (अनुकूलन योग्य)

Refractiveindex: 1.52

Focal Length: 150 मिमी

उत्पाद वर्णन

10/5 से 60/40 520nm ऑप्टिकल ग्लास फिल्टर, ऑप्टिकल उपकरणों के लिए शॉर्ट पास फिल्टर

द10/5 से 60/40 520nm ऑप्टिकल ग्लास फिल्टर, ऑप्टिकल उपकरणों के लिए शॉर्ट पास फिल्टरयह एक परिशुद्धता-इंजीनियरिंग ऑप्टिकल घटक है जिसे दृश्य और निकट-अवरक्त स्पेक्ट्रम में लंबी तरंग दैर्ध्य को प्रभावी ढंग से अवरुद्ध करते हुए 520 एनएम से कम तरंग दैर्ध्य प्रसारित करने के लिए डिज़ाइन किया गया है।यह शॉर्ट-पास फ़िल्टरिंग विशेषता इसे ऑप्टिकल सिस्टम में अत्यधिक मूल्यवान बनाती है जहां स्पेक्ट्रल पृथक्करण, सिग्नल बढ़ाने और कंट्रास्ट में सुधार की आवश्यकता है।

उन्नत बहुस्तरीय हस्तक्षेप कोटिंग के साथ उच्च श्रेणी के ऑप्टिकल ग्लास सब्सट्रेट का उपयोग करके निर्मित,फ़िल्टर तेज स्पेक्ट्रल कट-ऑफ विशेषताएं और पासबैंड क्षेत्र में उच्च संचरण दक्षता सुनिश्चित करता है10/5 से 60/40 स्क्रैच-डिग स्तरों के सतह गुणवत्ता विकल्प उच्च अंत वैज्ञानिक उपकरणों से लेकर औद्योगिक ऑप्टिकल उपकरणों तक विभिन्न ऑप्टिकल सिस्टम आवश्यकताओं के लिए लचीलापन प्रदान करते हैं.

520 एनएम का कट-ऑफ बिंदु विशेष रूप से हरे रंग के फ्लोरोसेंस दमन, आरजीबी स्पेक्ट्रल अलगाव और ऑप्टिकल कैलिब्रेशन सिस्टम से जुड़े अनुप्रयोगों में महत्वपूर्ण है।520 एनएम से अधिक तरंग दैर्ध्य को अवरुद्ध करके, फ़िल्टर इमेजिंग स्पष्टता को बढ़ाता है, पृष्ठभूमि शोर को कम करता है, और ऑप्टिकल उपकरणों में पता लगाने की संवेदनशीलता में सुधार करता है।यह इसे प्रयोगशाला-ग्रेड प्रणालियों और औद्योगिक ऑप्टिकल सेटअप दोनों के लिए उपयुक्त बनाता है जिन्हें स्थिर और दोहराए जाने योग्य स्पेक्ट्रल प्रदर्शन की आवश्यकता होती है.

अनुप्रयोग क्षेत्र

ऑप्टिकल इमेजिंग सिस्टम:वैज्ञानिक और औद्योगिक इमेजिंग उपकरणों में कंट्रास्ट बढ़ाना
फ्लोरोसेंस माइक्रोस्कोपीः520 एनएम से कम उत्तेजना और उत्सर्जन तरंग दैर्ध्य को अलग करना
स्पेक्ट्रोस्कोपी उपकरण:तरंग दैर्ध्य भेद और माप की सटीकता में सुधार
मशीन विजन सिस्टम:अवांछित स्पेक्ट्रल शोर को फ़िल्टर करके पता लगाने की सटीकता में वृद्धि
लेजर प्रणालियाँ:तरंग दैर्ध्य चयन और ऑप्टिकल सिग्नल कंडीशनिंग के लिए प्रयुक्त
अनुसंधान प्रयोगशालाएं:सटीक स्पेक्ट्रल पृथक्करण की आवश्यकता वाले ऑप्टिकल प्रयोग

विनिर्देश

पैरामीटर	विनिर्देश
उत्पाद का नाम	10/5 से 60/40 520nm ऑप्टिकल ग्लास फिल्टर, ऑप्टिकल उपकरणों के लिए शॉर्ट पास फिल्टर
फ़िल्टर प्रकार	शॉर्ट पास फ़िल्टर
कट-ऑफ तरंग दैर्ध्य	520 एनएम
सतह की गुणवत्ता	10/5 से 60/40 स्क्रैच-डिग
सामग्री	ऑप्टिकल ग्लास (उच्च ग्रेड सब्सट्रेट)
कोटिंग प्रकार	बहुस्तरीय हस्तक्षेप कोटिंग
ट्रांसमिशन रेंज	350 एनएम - 520 एनएम (सामान्य पासबैंड)
अवरुद्ध करने की सीमा	> 520 एनएम (दृश्य लाल + एनआईआर दमन)
ट्रांसमिशन दक्षता	> 90% (पासबैंड के भीतर)
सतह की समतलता	λ/4 या उससे बेहतर
मोटाई	0.5 मिमी - 3.0 मिमी (अनुकूलित)
ऑपरेटिंग तापमान	-40°C से +85°C
आवेदन	ऑप्टिकल उपकरण, इमेजिंग सिस्टम, स्पेक्ट्रोस्कोपी

अतिरिक्त तकनीकी विवरण

सामग्री	BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि
लम्बाई	5~200 मिमी
चौड़ाई	5~200 मिमी
व्यास	1.5~300 मिमी
केंद्र मोटाई सहिष्णुता	+/- 0.01 मिमी
लंबाई सहिष्णुता	+/- 0.01 मिमी
चौड़ाई सहिष्णुता	+/- 0.01 मिमी
व्यास सहिष्णुता	+/- 0.0005 मिमी
सतह की सटीकता	N=1~3
अनियमितता	ΔN=0.1~0.5
सतह की गुणवत्ता	10/5~60/40
कोटिंग	अनुरोध पर
आवेदन क्षेत्र	इमेजिंग, प्रकाश व्यवस्था, लेजर आदि

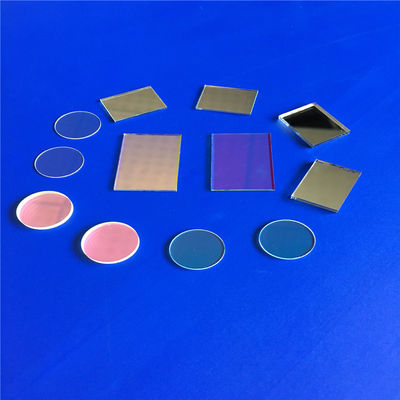

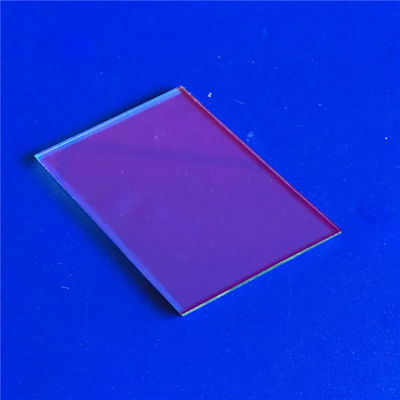

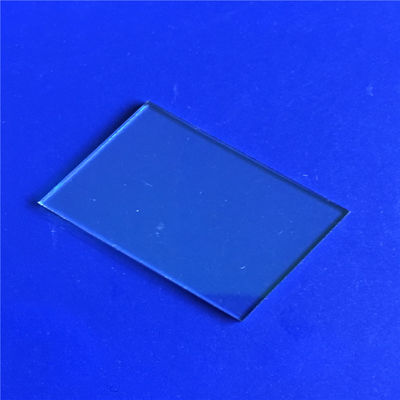

उत्पाद चित्र

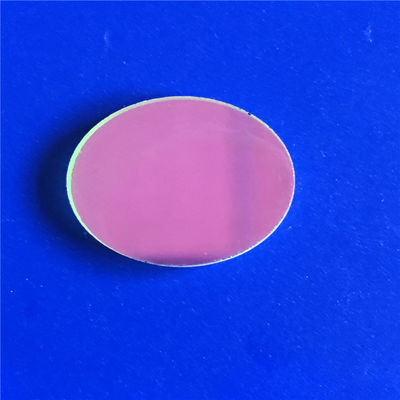

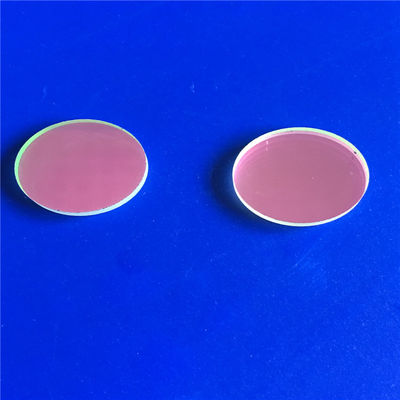

520nm Optical Glass Filter close-up view showing optical quality and coating

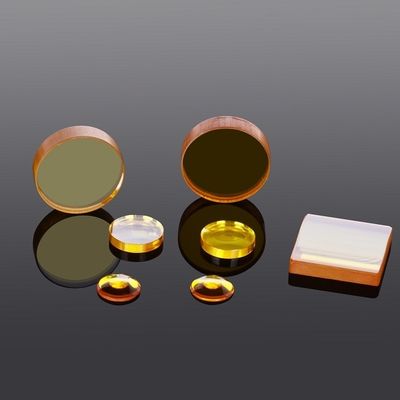

1.5mm To 300mm Optical Lens Design, BK7 Dichroic Optical Filter

अक्सर पूछे जाने वाले प्रश्न

10/5 से 60/40 520nm ऑप्टिकल ग्लास फिल्टर का मुख्य कार्य क्या है?

यह अधिक तरंग दैर्ध्य को अवरुद्ध करते हुए 520 एनएम से नीचे प्रकाश प्रसारित करता है, जिससे ऑप्टिकल प्रणालियों में वर्णक्रमीय स्पष्टता और इमेजिंग कंट्रास्ट में सुधार होता है।

520 एनएम एक महत्वपूर्ण कट-ऑफ तरंग दैर्ध्य क्यों है?

520 एनएम हरी और लाल दृश्य प्रकाश के बीच की सीमा से मेल खाती है, जिससे इसे हरी फ्लोरोसेंस के पृथक्करण या लंबी तरंग दैर्ध्य के दमन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बना दिया जाता है।

"10/5 से 60/40 सतह की गुणवत्ता" का क्या अर्थ है?

यह स्क्रैच-डिग सतह गुणवत्ता सीमा दर्शाता है, जहां 10/5 उच्च सटीकता और 60/40 प्रणाली आवश्यकताओं के आधार पर मानक ऑप्टिकल गुणवत्ता का प्रतिनिधित्व करता है।

क्या फ़िल्टर को विभिन्न ऑप्टिकल सिस्टम के लिए अनुकूलित किया जा सकता है?

हां, ऑप्टिकल उपकरण की विशिष्ट आवश्यकताओं को पूरा करने के लिए फिल्टर की मोटाई, कोटिंग डिजाइन और आकार को अनुकूलित किया जा सकता है।

कौन से उद्योग इस फ़िल्टर का प्रयोग करते हैं?

इसका प्रयोग माइक्रोस्कोपी, स्पेक्ट्रोस्कोपी, मशीन विजन, लेजर सिस्टम और वैज्ञानिक ऑप्टिकल अनुसंधान अनुप्रयोगों में व्यापक रूप से किया जाता है।
