Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
Shanghai, China
ब्रांड नाम:
advance
मॉडल नंबर:
005
न्यूनतम आदेश मात्रा:
10 Pieces
कीमत:
$100.00/Pieces 10-99 Pieces
आपूर्ति की योग्यता:
10000000 Piece/Pieces per Month
उत्पाद विवरण
Material:
BK7 (अनुकूलन योग्य)
Customized Support:
ओईएम, ओडीएम
Length:
3-100 मिमी (अनुकूलन योग्य)
Dimension Tolerance:
+/-0.01मिमी
Width:
3-100 मिमी (अनुकूलन योग्य)
Angle Tolerance:
3"~2'
Height:
3-100 मिमी (अनुकूलन योग्य)
Flatness:
एन=1~3
Length Tolerance:
+/-0.01मिमी
Width Tolerance:
+/-0.01मिमी
Surface Quality:
10/5~60/40 (अनुकूलन योग्य)
Application Area:
पेरिस्कोप
उत्पाद वर्णन
पेरिस्कोप के लिए कस्टम 3-100 मिमी ऑप्टिकल बीके7 ग्लास समकोण प्रिज्म
की कार्यक्षमताकस्टम 3-100 मिमी ऑप्टिकल BK7 ग्लासप्रिज्म साधारण प्रकाश मोड़ से आगे तक फैला हुआ है। जब एक के रूप में उपयोग किया जाता हैपेरिस्कोप के लिए समकोण प्रिज्म, कर्ण एक उच्च दक्षता वाले परावर्तक के रूप में कार्य करता है जिसे या तो टीआईआर के लिए अनकोट किया जा सकता है या विशिष्ट कोणों पर प्रदर्शन को बढ़ाने के लिए संरक्षित एल्यूमीनियम या चांदी के साथ इलाज किया जा सकता है। क्योंकि हम एक पेशकश करते हैंकस्टम 3-100 मिमी ऑप्टिकलरेंज, डिजाइनर इन प्रिज्मों को 3 मिमी माइक्रो-ऑप्टिकल सेंसर से लेकर 100 मिमी हेवी-ड्यूटी समुद्री पेरिस्कोप तक हर चीज में लागू कर सकते हैं। यह अनुकूलनशीलता, की संरचनात्मक अखंडता के साथ संयुक्त हैBK7 ग्लास, इसे बनाएंपेरिस्कोप के लिए समकोण प्रिज्मरक्षा, समुद्री और वैज्ञानिक अनुसंधान क्षेत्रों में एक स्वर्ण मानक। ज्यामितीय परिशुद्धता को प्राथमिकता देकर, हमाराकस्टम 3-100 मिमी ऑप्टिकलसमाधान यह सुनिश्चित करते हैं कि निकास बीम प्रवेश बीम के साथ पूरी तरह से संरेखित है, जिससे जटिल ऑप्टिकल ट्रेनों में समता त्रुटियां समाप्त हो जाती हैं।
उत्पाद विशिष्टताएँ
| सामग्री | BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि |
|---|---|
| लंबाई | 3~100मिमी |
| चौड़ाई | 3~100मिमी |
| ऊंचाई | 3~100मिमी |
| लंबाई सहनशीलता | +/-0.01मिमी |
| चौड़ाई सहनशीलता | +/-0.01मिमी |
| ऊंचाई सहनशीलता | +/-0.01मिमी |
| कोण सहनशीलता | 3"~2' |
| अनियमितता | ΔN=0.1~0.5 |
| सतही सटीकता | एन=1~3 |
| सतही गुणवत्ता | 10/5~60/40 |
| कलई करना | अनुरोध पर |
| आवेदन क्षेत्र | इमेजिंग, प्रकाश व्यवस्था, लेजर आदि |
तकनीकी विशिष्टताएँ: BK7 पेरिस्कोप प्रिज्म के बेंचमार्क
निम्नलिखित तालिका हमारे लिए लागू पेशेवर-ग्रेड मानकों पर प्रकाश डालती हैकस्टम 3-100 मिमी ऑप्टिकल BK7 ग्लासउत्पादन, विशेष रूप से के लिए अनुकूलितपेरिस्कोप के लिए समकोण प्रिज्म.
| विशेषता | कस्टम 3-100 मिमी ऑप्टिकल के लिए विनिर्देश | परिचालन लाभ |
|---|---|---|
| सामग्री सब्सट्रेट | ऑप्टिकल ग्रेड BK7 ग्लास (N-BK7) | समकोण प्रिज्म के लिए उच्च स्पष्टता |
| आकार सीमा | कस्टम 3-100 मिमी ऑप्टिकल आयाम | किसी भी पेरिस्कोप डिज़ाइन के लिए स्केलेबल |
| कोण सहनशीलता | <3 आर्क मिनट से <30 आर्क सेकंड | समकोण प्रिज्म के लिए सटीक संरेखण |
| सतही गुणवत्ता | 40-20 से 20-10 स्क्रैच-डिग | कस्टम 3-100 मिमी ऑप्टिकल में कम बिखराव |
| सतह की समतलता | λ/4 से λ/10 @ 633एनएम | पेरिस्कोप के लिए समकोण प्रिज्म के लिए सटीक इमेजिंग |
| कोटिंग विकल्प | एआर, अल, एजी, या अनकोटेड टीआईआर | BK7 ग्लास ऑप्टिक्स के लिए अनुकूलित थ्रूपुट |
| अपवर्तनांक | 1.5168 @ 587.6एनएम | कस्टम 3-100 मिमी ऑप्टिकल में स्थिर प्रकाश पथ |
| साफ़ एपर्चर | > चेहरे का 90% क्षेत्र | समकोण प्रिज्म के लिए अधिकतम दृश्य क्षेत्र |
मुख्य विशेषताएं और लाभ
कस्टम 3-100 मिमी ऑप्टिकल BK7 ग्लासश्रृंखला को हाई-स्टेक विज़ुअल सिस्टम में विश्वसनीय प्रदर्शन प्रदान करने के लिए बनाया गया है। इसके कार्यात्मक लाभ और विविध कार्यान्वयन नीचे दिए गए हैंपेरिस्कोप के लिए समकोण प्रिज्म:
- कुल आंतरिक परावर्तन दक्षता:BK7 ग्लासकी अनुमति देता हैपेरिस्कोप के लिए समकोण प्रिज्मकई विन्यासों में धातु कोटिंग्स की आवश्यकता के बिना लगभग 100% दक्षता के साथ प्रकाश को प्रतिबिंबित करने के लिए।
- व्यापक आकार अनुकूलन:हमाराकस्टम 3-100 मिमी ऑप्टिकलक्षमता यह सुनिश्चित करती है कि चाहे एप्लिकेशन माइक्रो-ड्रोन हो या पनडुब्बी,समकोण प्रिज्मपूरी तरह से फिट बैठता है।
- असाधारण पर्यावरणीय स्थिरता: BK7 ग्लासरासायनिक दागों और पर्यावरणीय क्षरण के प्रति प्रतिरोधी है, यह सुनिश्चित करता हैपेरिस्कोप के लिए समकोण प्रिज्मक्षेत्र में उपयोग के वर्षों के दौरान अपना प्रदर्शन बनाए रखता है।

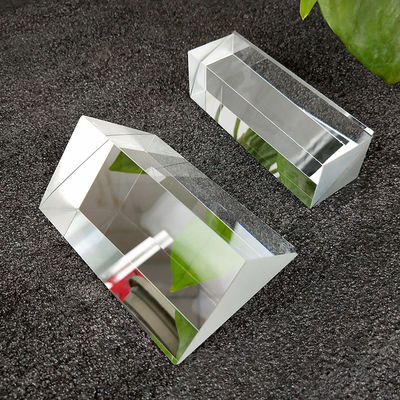

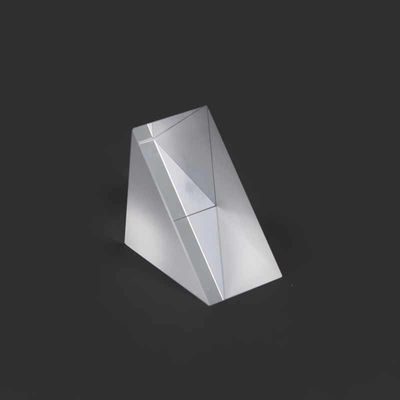

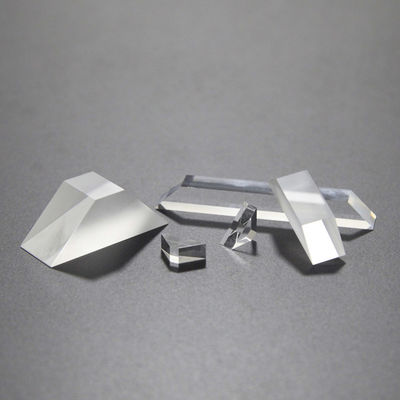

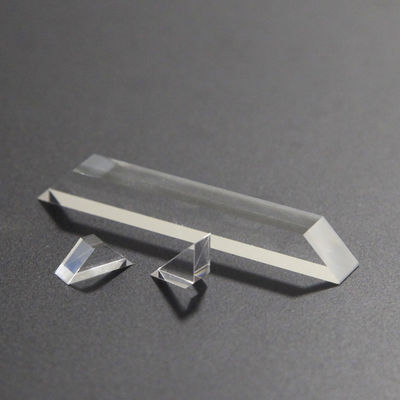

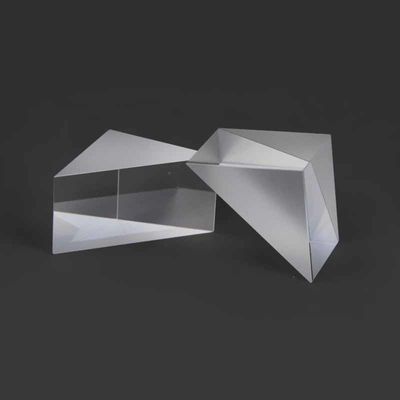

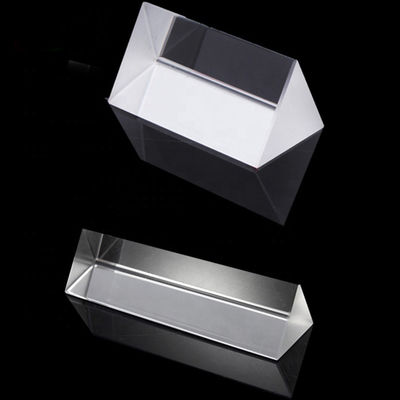

उत्पाद गैलरी
विशेषज्ञ उत्पाद अक्सर पूछे जाने वाले प्रश्न: पेरिस्कोप के लिए समकोण प्रिज्म में महारत हासिल करना
यह अनुभाग चयन में आधिकारिक तकनीकी अंतर्दृष्टि प्रदान करता हैकस्टम 3-100 मिमी ऑप्टिकल BK7 ग्लास.
Q1: पेरिस्कोप के लिए समकोण प्रिज्म के लिए BK7 ग्लास पसंदीदा विकल्प क्यों है?
उत्तर: BK7 ग्लासदृश्यमान स्पेक्ट्रम और भौतिक स्थायित्व में उच्च संचरण का उत्कृष्ट संतुलन प्रदान करता है। एक के लिएपेरिस्कोप के लिए समकोण प्रिज्म, यह सामग्री सुनिश्चित करती है कि छवि उज्ज्वल और स्पष्ट बनी रहे, जो इसके लिए महत्वपूर्ण हैकस्टम 3-100 मिमी ऑप्टिकलनिगरानी में उपयोग की जाने वाली प्रणालियाँ.
Q2: कस्टम 3-100 मिमी ऑप्टिकल की आकार सीमा छवि गुणवत्ता को कैसे प्रभावित करती है?
उत्तर:हालाँकि आकार बदलता है, हमारे गुणवत्ता मानक नहीं बदलते। एक 100 मिमीपेरिस्कोप के लिए समकोण प्रिज्मके दौरान अधिक कठोर शीतलन की आवश्यकता होती हैBK7 ग्लासआंतरिक तनाव को रोकने के लिए उत्पादन सुनिश्चित करनाकस्टम 3-100 मिमी ऑप्टिकलश्रृंखला सभी पैमानों पर विपथन-मुक्त रहती है।
Q3: क्या पेरिस्कोप के लिए समकोण प्रिज्म का उपयोग उच्च शक्ति वाले लेजर पेरिस्कोप में किया जा सकता है?
उत्तर:हां, बशर्ते किकस्टम 3-100 मिमी ऑप्टिकलसतहों को उच्च लेजर क्षति सीमा (एलडीटी) तक पॉलिश किया जाता है। हम इलाज कर सकते हैंBK7 ग्लासयह सुनिश्चित करने के लिए विशेष कोटिंग्स के साथसमकोण प्रिज्मविशिष्ट लेजर तरंग दैर्ध्य को सुरक्षित रूप से संभालता है।
Q4: इंजीनियरिंग फर्मों के लिए "कस्टम 3-100 मिमी ऑप्टिकल" सेवा का क्या लाभ है?
उत्तर:यह "ऑफ़-द-शेल्फ" भागों को डिज़ाइन करने की आवश्यकता को समाप्त करता है। एक चुनकरकस्टम 3-100 मिमी ऑप्टिकलसमाधान, आप सटीक पदचिह्न और ऊंचाई निर्दिष्ट कर सकते हैंपेरिस्कोप के लिए समकोण प्रिज्म, अपने में अंतरिक्ष दक्षता को अधिकतम करनाBK7 ग्लासऑप्टिकल ट्रेन.
Q5: आप समकोण प्रिज्म की कोण सटीकता को कैसे सत्यापित करते हैं?
उत्तर:प्रत्येककस्टम 3-100 मिमी ऑप्टिकल BK7 ग्लासइकाई का परीक्षण उच्च परिशुद्धता गोनियोमीटर का उपयोग करके किया जाता है। एक के लिएपेरिस्कोप के लिए समकोण प्रिज्म, हम सुनिश्चित करते हैं कि छवि झुकाव या विस्थापन को रोकने के लिए 90-डिग्री और 45-डिग्री कोण चाप के सेकंड के भीतर हों।
