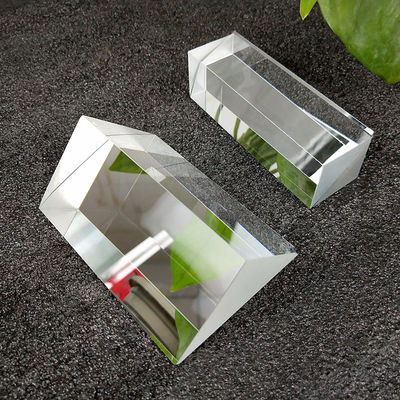

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism

गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
गुणवत्ता Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism फैक्टरी
उत्पाद विनिर्देशन
उत्पत्ति का स्थान: Shanghai, China
ब्रांड नाम: advance
मॉडल नंबर: 005
न्यूनतम आदेश मात्रा: 10 Pieces
कीमत: $100.00/Pieces 10-99 Pieces
आपूर्ति की योग्यता: 10000000 Piece/Pieces per Month
उत्पाद विवरण
Customized Support: ओईएम, ओडीएम
Material: BK7 और अन्य ऑप्टिकल ग्लास
Dimension Tolerance: +/-0.01मिमी
Flatness: एन=1~3
Length Tolerance: +/-0.01मिमी
Length: 3-100 मिमी (अनुकूलन योग्य)
Width Tolerance: +/-0.01मिमी
Width: 3-100 मिमी (अनुकूलन योग्य)
Angle Tolerance: 3"-2'
Height: 3-100 मिमी (अनुकूलन योग्य)
Surface Quality: अनुकूलन
Application Area: एल्युमिनाइज्ड बाहरी प्रतिबिंब
उत्पाद वर्णन
एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 ऑप्टिकल ग्लास 90 डिग्री आयताकार प्रिज्म समकोण प्रिज्म
का डिज़ाइनएल्युमिनाइज्ड बाहरी परावर्तन BK7प्रिज्म उन प्रणालियों के लिए अनुकूलित है जहां आंतरिक प्रकाश अवशोषण को समाप्त किया जाना चाहिए। कुल आंतरिक परावर्तन (TIR) ​​पर निर्भर मानक प्रिज्मों के विपरीत, यहसमकोण प्रिज्मएक का उपयोग करता हैएल्युमिनाइज्ड बाहरी प्रतिबिंबपहली सतह से प्रकाश को सीधे परावर्तित करने के लिए कोटिंग। के लिए यह विशेष लाभकारी हैऑप्टिकल ग्लास 90 डिग्री आयताकार प्रिज्मउच्च-कंपन वातावरण में, यांत्रिक स्थिरता के रूप मेंबीके7सब्सट्रेट पतली-फिल्म दर्पणों से बेहतर है। इसके अलावा,आयताकार आयताज्यामिति कॉम्पैक्ट ऑप्टिकल हाउसिंग में आसान स्थापना और एकीकरण की अनुमति देती है। चाहे आप एक जटिल बीम स्प्लिटर या एक साधारण पथ फ़ोल्डर का निर्माण कर रहे हों,एल्युमिनाइज्ड बाहरी परावर्तन BK7यह सुनिश्चित करता है कि आपकाऑप्टिकल ग्लास 90 डिग्रीपथ निर्मल और पथभ्रष्टता रहित रहता है।
तकनीकी निर्देश
विशेषता एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 के लिए विशिष्टताएँ परिचालन लाभ
सामग्री सब्सट्रेट ऑप्टिकल ग्रेड BK7 ग्लास 90 डिग्री प्रिज्म के लिए उच्च एकरूपता
प्रतिबिंब प्रकार एल्युमिनाइज्ड बाहरी प्रतिबिंब आयताकार प्रिज्म के लिए प्रथम-सतह प्रतिबिंब
कोण सहनशीलता <3 आर्क मिनट से <30 आर्क सेकंड समकोण प्रिज्म के लिए उच्च-निष्ठा स्टीयरिंग
सतही गुणवत्ता 40-20 से 20-10 स्क्रैच-डिग ऑप्टिकल ग्लास 90 डिग्री में कम बिखराव
कोटिंग का प्रकार संरक्षित एल्यूमिनियम (आर > 85%) टिकाऊ एल्युमिनाइज्ड बाहरी परावर्तन सतह
ज्यामिति आयताकार प्रिज्म / समकोण ऑप्टिकल ग्लास के लिए सरलीकृत माउंटिंग
साफ़ एपर्चर > चेहरे का 90% क्षेत्र समकोण प्रिज्म के लिए अधिकतम दृश्य क्षेत्र
सतह की समतलता λ/4 @ 633एनएम एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 के लिए प्राचीन वेवफ्रंट
Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 0
विस्तृत विशिष्टताएँ
पैरामीटर विशेष विवरण
सामग्री BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि
लंबाई 3~100मिमी
चौड़ाई 3~100मिमी
ऊंचाई 3~100मिमी
लंबाई सहनशीलता +/-0.01मिमी
चौड़ाई सहनशीलता +/-0.01मिमी
ऊंचाई सहनशीलता +/-0.01मिमी
कोण सहनशीलता 3"~2'
अनियमितता ΔN=0.1~0.5
सतही सटीकता एन=1~3
सतही गुणवत्ता 10/5~60/40
कलई करना अनुरोध पर
आवेदन क्षेत्र इमेजिंग, प्रकाश व्यवस्था, लेजर आदि

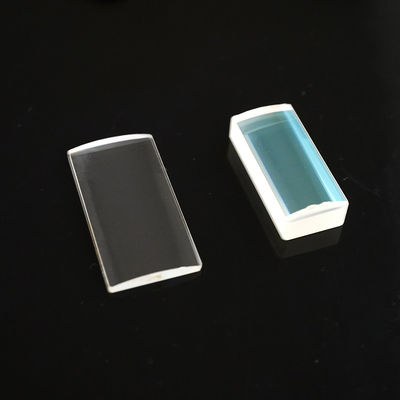

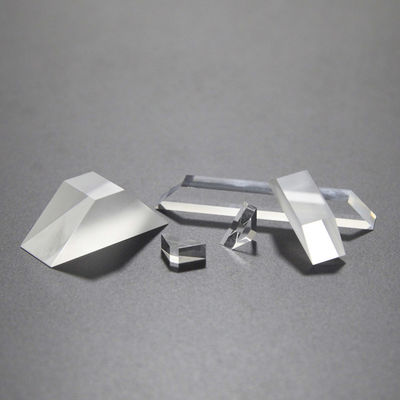

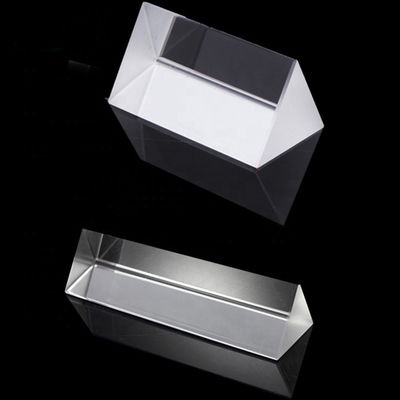

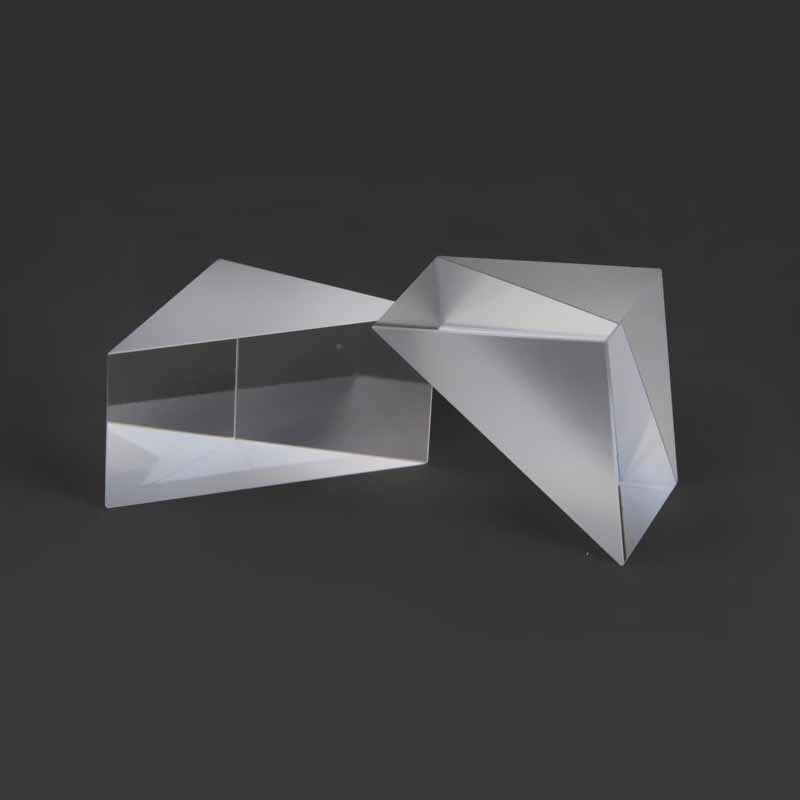

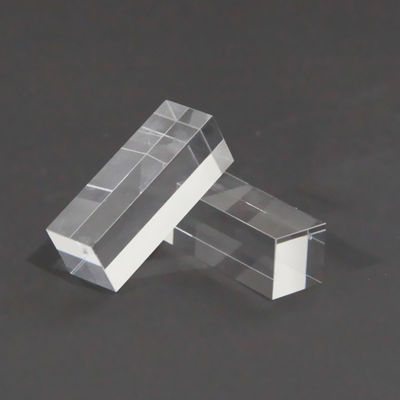

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 1 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 2 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 3 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 4 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 5
प्राथमिक अनुप्रयोग क्षेत्र
  • लेजर बीम स्टीयरिंग:औद्योगिक सीएनसी कटिंग हेड्स में उच्च-शक्ति बीम को मोड़ने के लिए समकोण प्रिज्म का उपयोग करना
  • सामरिक दृष्टि प्रणाली:वाहनों के लिए पेरिस्कोपिक स्थलों में एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 को लागू करना
  • स्पेक्ट्रोस्कोपी अंशांकन:प्रयोगशाला उपकरणों में सटीक प्रकाश पथ संदर्भ के लिए ऑप्टिकल ग्लास 90 डिग्री आयताकार प्रिज्म का उपयोग
  • सर्वेक्षण उपकरण:लंबी दूरी की सटीकता के लिए कुल स्टेशनों और लेजर स्तरों में एल्यूमिनाइज्ड बाहरी प्रतिबिंब प्रिज्म को एकीकृत करना
Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 6 Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism 7
विशेषज्ञ उत्पाद FAQ
Q1: मानक टीआईआर प्रिज्म की तुलना में एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 क्यों चुनें?
उत्तर:जब आपको "सामने-सतह" प्रभाव की आवश्यकता होती है तो एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 को प्राथमिकता दी जाती है। क्योंकि यह बाहरी परावर्तन का उपयोग करता है, प्रकाश कभी भी कांच में प्रवेश नहीं करता है, जो रंगीन फैलाव को समाप्त करता है। यह ब्रॉडबैंड प्रकाश स्रोतों के लिए ऑप्टिकल ग्लास 90 डिग्री आयताकार प्रिज्म को अधिक प्रभावी बनाता है।
Q2: एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 पर कोटिंग कितनी टिकाऊ है?
उत्तर:हमारे समकोण प्रिज्म में एक संरक्षित एल्यूमीनियम परत है। इसका मतलब है कि एल्युमिनाइज्ड बाहरी परावर्तन सतह एक पतली ढांकता हुआ परत (जैसे SiO₂) से ढकी हुई है, जो ऑप्टिकल ग्लास 90 डिग्री यूनिट के संचालन के दौरान धातु को ऑक्सीकरण और मामूली खरोंच से बचाती है।
Q3: क्या आयताकार प्रिज्म को विशिष्ट तरंग दैर्ध्य के लिए अनुकूलित किया जा सकता है?
उत्तर:बिल्कुल। जबकि एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 सामान्य उपयोग के लिए बहुत अच्छा है, यदि आपके ऑप्टिकल ग्लास 90 डिग्री एप्लिकेशन को इन्फ्रारेड स्पेक्ट्रम में उच्च परावर्तन की आवश्यकता होती है, तो हम आउटर रिफ्लेक्शन कोटिंग को चांदी या सोने में संशोधित कर सकते हैं।
Q4: बाहरी परावर्तन प्रिज्म में BK7 सामग्री का क्या लाभ है?
उत्तर:भले ही बाहरी परावर्तन में प्रकाश कांच में प्रवेश नहीं करता है, लेकिन BK7 सब्सट्रेट महत्वपूर्ण है क्योंकि यह बेहद स्थिर है। यह सुनिश्चित करता है कि समकोण प्रिज्म के कोण मुड़ें नहीं, जिससे उत्पाद के जीवनकाल में ऑप्टिकल ग्लास की 90 डिग्री परिशुद्धता बनी रहे।
Q5: मुझे एल्युमिनाइज्ड बाहरी परावर्तन सतह को कैसे साफ करना चाहिए?
उत्तर:आपको एल्युमिनाइज्ड आउटर रिफ्लेक्शन BK7 का सावधानी से इलाज करना चाहिए। ऑप्टिकल ग्लास 90 डिग्री फेस से ढीले कणों को हटाने के लिए एक एयर डस्टर का उपयोग करें, फिर धीरे से एक लिंट-फ्री टिशू और रिएजेंट-ग्रेड अल्कोहल से पोंछ लें। आयताकार प्रिज्म परावर्तक चेहरे पर अत्यधिक दबाव से बचें।
