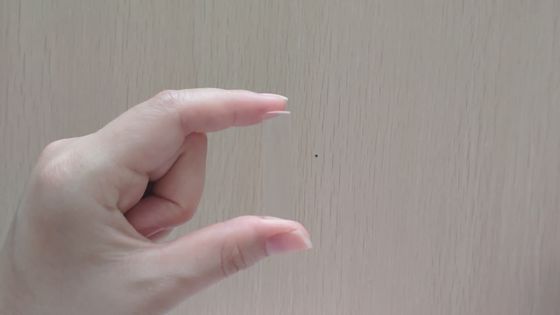

सूक्ष्म रॉड लेंस बेलनाकार एंडोस्कोप मुस्कान चश्मा लेंस ऑप्टिकल रॉड लेंस
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
Shanghai, China
ब्रांड नाम:
Advance
मॉडल नंबर:
Advance
न्यूनतम आदेश मात्रा:
10 Pieces
कीमत:
$100.00/Pieces 10-99 Pieces
आपूर्ति की योग्यता:
100000 Piece/Pieces per Week
उत्पाद विवरण
Application:
बेलनाकार एंडोस्कोप
Customized Support:
ओईएम, ओडीएम
Materials:
BK7 क्वार्ट्ज इन्फ्रारेड नीलम जीई आदि।
Color:
पारदर्शी
Diameter:
कस्टम की आवश्यकताएँ
Coating:
एआर में लिपटे
Surface Quality:
60/40 40/20 अनुकूलन योग्य
Size:
अनुकूलित आकार
उत्पाद वर्णन
सूक्ष्म रॉड लेंस बेलनाकार एंडोस्कोप मुस्कान चश्मा लेंस ऑप्टिकल रॉड लेंस
न्यूनतम आक्रामक चिकित्सा प्रौद्योगिकी और औद्योगिक बोरेस्कोप निरीक्षण के परिष्कृत क्षेत्र मेंमाइक्रो रॉड लेंसऔरमुस्कान चश्मा लेंससीमित स्थानों में प्रकाश संचरण के शिखर का प्रतिनिधित्व करता है।माइक्रो रॉड लेंसएक विशेषज्ञ हैऑप्टिकल रॉड लेंसजो एक छवि रिले घटक के रूप में कार्य करता है, एंडोस्कोप के शाफ्ट की लंबाई पर उच्च संकल्प दृश्य डेटा बनाए रखता है।बेलनाकार एंडोस्कोपघटकों प्रकाश हानि और वर्णक विचलन को कम करने के लिए अपने लंबाई-से-व्यास अनुपात का उपयोग।मुस्कान चश्मा लेंस(ग्रैडिएंट इंडेक्स) तकनीक, इंजीनियर अपवर्तन सूचकांक में निरंतर परिवर्तन प्राप्त कर सकते हैं, जो जटिल मल्टी-लेंस असेंबली की आवश्यकता के बिना चिकनी प्रकाश झुकने की अनुमति देता है।माइक्रो रॉड लेंसअत्यधिक परिशुद्धता पर ध्यान केंद्रित करता है, यह सुनिश्चित करता है कि प्रत्येकऑप्टिकल रॉड लेंसजीवन के लिए आवश्यक स्पष्टता प्रदान करता हैबेलनाकार एंडोस्कोपप्रक्रियाएं।
तकनीकी विनिर्देशः माइक्रो रॉड और ग्रिन ऑप्टिक्स के बेंचमार्क
निम्नलिखित तालिका में हमारे लिए व्यावसायिक मानकों की रूपरेखा दी गई हैमाइक्रो रॉड लेंसऔरमुस्कान चश्मा लेंसश्रृंखला, विशेष रूप से अनुकूलितबेलनाकार एंडोस्कोप.
| विशेषता | माइक्रो रॉड लेंस / ऑप्टिकल रॉड लेंस | मुस्कान चश्मा लेंस |
|---|---|---|
| सामग्री सब्सट्रेट | एन-बीके7, फ्यूज्ड सिलिका या सैफियर | ग्रेडिएंट इंडेक्स डोपेड ग्लास |
| व्यास सीमा | 0.2mm से 10.0mm तक | 0.5mm से 3.0mm तक |
| लंबाई सहिष्णुता | ±0.01mm से ±0.05mm | ±0.02 मिमी |
| सतह की गुणवत्ता | 20-10 से 10-5 स्क्रैच-डिग | 40-20 स्क्रैच-डिग |
| अपवर्तक प्रोफाइल | निरंतर (एक समान) | पैराबोलिक (ग्रेडिएंट इंडेक्स) |
| अंत मुख समतलता | λ/4 से λ/10 @ 633nm | λ/2 @ 633nm |
| कोण सटीकता | < 1 आर्क मिनट | N/A (आंतरिक ढाल) |
| आवेदन | बेलनाकार एंडोस्कोपरिले | माइक्रो रॉड लेंसउद्देश्य |
सामान्य विनिर्देश
| पैरामीटर | विनिर्देश रेंज |
|---|---|
| व्यास की सीमा | दीया।0.7mm-Dia.400mm |
| वक्र त्रिज्या की सीमा | R1.5-R∞ आदि |
| व्यास की सहिष्णुता | +/-0.1, +/-0.01, +/-0.005 आदि |
| व्यास की सतह | λ, 1/2λ, 1/4λ, 1/10λ आदि |
| मोटाई की सहिष्णुता | +/-0.1, +/-0.05, +/-0.01 आदि |
| केन्द्रक | +/-2', +/-1' आदि |
| एपर्चर N | 5, 1 आदि |
| अनियमितता ΔN | 2, 1, 0.5, 0.2 आदि |
| सतह की गुणवत्ता | 60/40, 40/20, 20/10, 10/5 आदि |

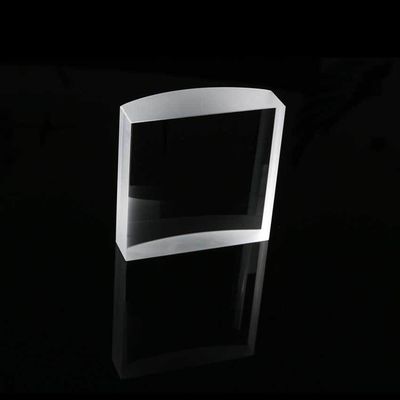

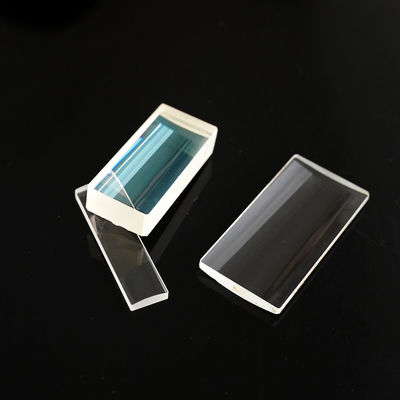

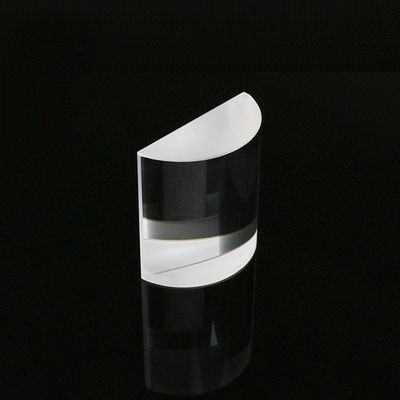

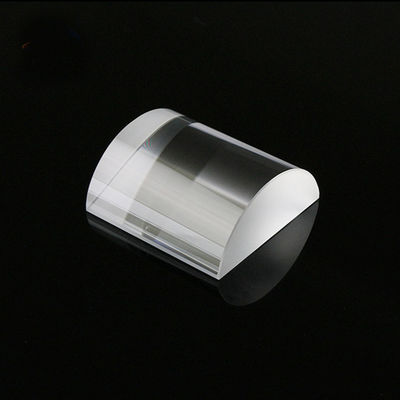

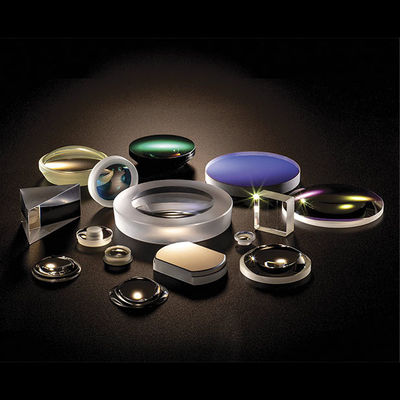

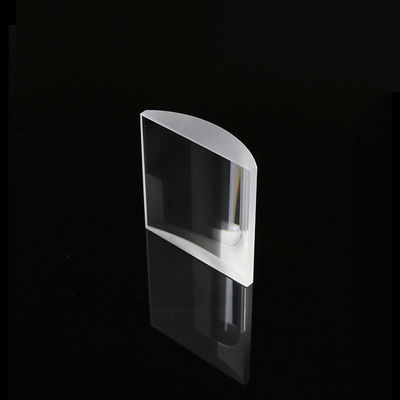

उत्पाद चित्र
अनुप्रयोग क्षेत्र
- मेडिकल एंडोस्कोपी:का उपयोग करनामाइक्रो रॉड लेंसउच्च संकल्प आंतरिक इमेजिंग के लिए आर्थ्रोस्कोप, सिस्टोस्कोप और लैप्रोस्कोप में।
- औद्योगिक बोरेस्कोप:विकास की दिशा मेंऑप्टिकल रॉड लेंसविमान के इंजनों और संकीर्ण पाइप सिस्टम के निरीक्षण के लिए।
- फाइबर ऑप्टिक युग्मन:का उपयोग करनामुस्कान चश्मा लेंसलेजर डायोड से प्रकाश को सिंगल-मोड फाइबर में केंद्रित करने के लिए।
- सूक्ष्म-रोबोटिक्स:एकीकरणमाइक्रो रॉड लेंसऔरमुस्कान चश्मा लेंसपरिशुद्धता कार्यों के लिए लघु रोबोटिक दृष्टि प्रणालियों में।
विशेषज्ञ उत्पाद FAQ: माइक्रो रॉड लेंस और ग्रिन्स ऑप्टिक्स में महारत हासिल करना
इस खंड में चयन और उपयोग के बारे में तकनीकी जानकारी दी गई है।माइक्रो रॉड लेंस,मुस्कान चश्मा लेंस, औरऑप्टिकल रॉड लेंस.
प्रश्न 1: मानक रिले लेंस और माइक्रो रॉड लेंस में मुख्य अंतर क्या है?
उत्तर:एक मानक रिले में कई अलग-अलग लेंस हवा के अंतराल के साथ उपयोग किए जाते हैं।माइक्रो रॉड लेंसएक ठोस हैऑप्टिकल रॉड लेंसजो छवि को रिले करने के लिए ग्लास माध्यम का उपयोग करता है।बेलनाकार एंडोस्कोप, यह उन सतहों की संख्या को कम करता है जहां प्रकाश खो सकता है और यांत्रिक असेंबली को सरल बनाता है।
प्रश्न 2: एक ग्रिन्स चश्मा लेंस ऑप्टिकल रॉड लेंस प्रणाली के प्रदर्शन में कैसे सुधार करता है?
उत्तर:एमुस्कान चश्मा लेंसप्रकाश को मोड़ने के लिए सतह की वक्रता पर निर्भर नहीं है; यह आंतरिक सामग्री ढाल का उपयोग करता है।मुस्कान चश्मा लेंसएक सपाट चेहरा है, जो टिप के लिए आदर्श हैबेलनाकार एंडोस्कोपजहां एकमाइक्रो रॉड लेंसपर्यावरण के साथ इंटरफेस होना चाहिए।
Q3: क्या माइक्रो रॉड लेंस को विशिष्ट लंबाई के लिए अनुकूलित किया जा सकता है?
उत्तर:बिल्कुल। हम प्रदान करते हैंऑप्टिकल रॉड लेंसअनुकूलन जहां लंबाई ठीक से अपने से मेल खा सकता हैबेलनाकार एंडोस्कोपआवास।माइक्रो रॉड लेंसकिसी भी निर्दिष्ट फोकल या रिले लंबाई पर काटा और पॉलिश किया जा सकता है।
प्रश्न 4: क्या ऑप्टिकल रॉड लेंस के ये घटक ऑटोक्लेविंग के प्रतिरोधी हैं?
उत्तर:हाँ। जब नीलमणि या उच्च तापमान कांच से बनाया जाता है,माइक्रो रॉड लेंसऔरमुस्कान चश्मा लेंसमानक चिकित्सा नसबंदी प्रोटोकॉल का सामना कर सकते हैं, यह सुनिश्चितबेलनाकार एंडोस्कोपसैकड़ों उपयोगों में विश्वसनीय बने रहें।
Q5: माइक्रो रॉड लेंस के लिए कौन से कोटिंग विकल्प उपलब्ध हैं?
उत्तर:हम ब्रॉडबैंड एंटी रिफ्लेक्टिव (बीबीएआर) कोटिंग्स विशेष रूप सेमाइक्रो रॉड लेंसऔरमुस्कान चश्मा लेंसयह प्रकाश प्रसारण को बढ़ाता हैऑप्टिकल रॉड लेंसप्रवेश और निकास के चेहरे पर प्रतिबिंब को कम करकेबेलनाकार एंडोस्कोप.
