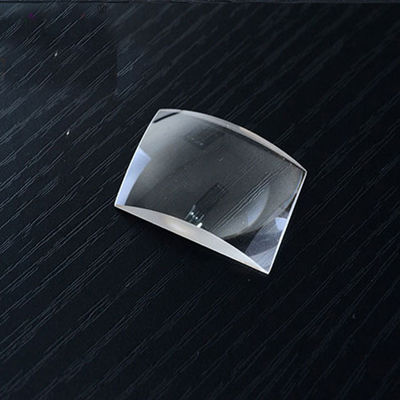

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
Shanghai, China
ब्रांड नाम:
Advance
मॉडल नंबर:
Advance
न्यूनतम आदेश मात्रा:
10 Pieces
कीमत:
$100.00/Pieces 10-99 Pieces
आपूर्ति की योग्यता:
100000 Piece/Pieces per Week
उत्पाद विवरण
Application:
ऑप्टिकल उपकरण
Customized Support:
ओईएम, ओडीएम
Materials:
BK7 क्वार्ट्ज़ अनुकूलन योग्य
Coating:
एआर में लिपटे
Diameter:
कस्टम की आवश्यकताएँ
Size:
अनुकूलित आकार
उत्पाद वर्णन

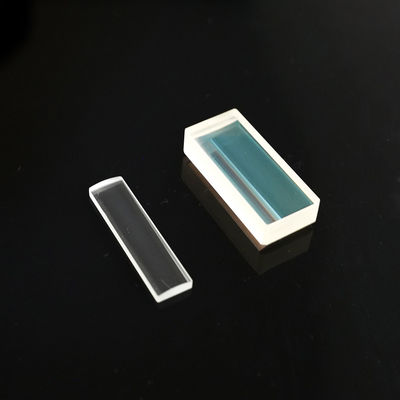

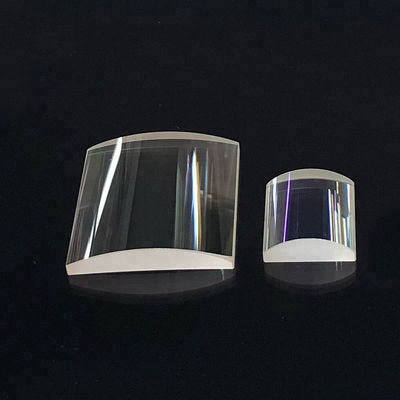

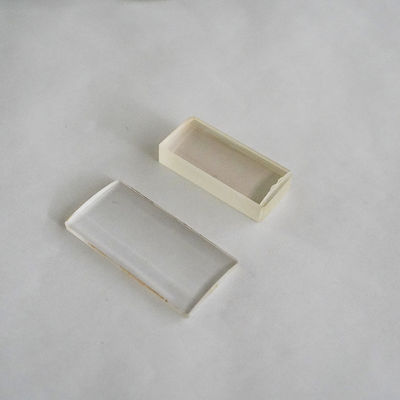

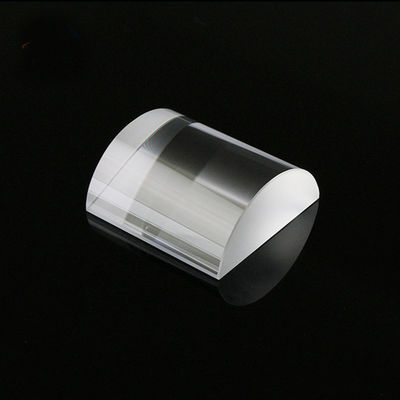

ऑप्टिकल उपकरणों के लिए उत्तल लेंस BK7 ऑप्टिकल ग्लास बेलनाकार प्लानो उत्तल लेंस
उच्च परिशुद्धता प्रकाशिकी के क्षेत्र में,उत्तल लेंस BK7 ऑप्टिकल ग्लासश्रृंखला को उन्नत प्रकाश हेरफेर के लिए एक मूलभूत घटक के रूप में मान्यता प्राप्त है। विशेष रूप से,बेलनाकार प्लानो उत्तल लेंसप्रकाश को एक बिंदु के बजाय एक तेज, समान रेखा पर केंद्रित करने के लिए डिज़ाइन किया गया है, जो इसे विभिन्न स्कैनिंग और संरेखण प्रणालियों के लिए एक आवश्यक ऑप्टिक बनाता है।
प्रीमियम का उपयोग करकेBK7 ऑप्टिकल ग्लास, ये लेंस उच्च समरूपता और कम बुलबुला सामग्री प्रदान करते हैं, जो दृश्यमान स्पेक्ट्रम में अधिकतम संचरण सुनिश्चित करते हैं। की अनूठी ज्यामितिबेलनाकार प्लानो उत्तल लेंस-एक सपाट सतह और एक बेलनाकार घुमावदार सतह की विशेषता-केवल एक आयाम में प्रकाश के संपीड़न की अनुमति देती है। यह क्षमता उन ऑप्टिकल उपकरणों के लिए महत्वपूर्ण है जिनके लिए बीम को आकार देने की आवश्यकता होती है, जैसे कि लेजर स्तर, बारकोड स्कैनर और उच्च-रिज़ॉल्यूशन इमेजिंग डिवाइस।
तकनीकी विशिष्टताएँ: ऑप्टिकल उपकरणों के लिए बेंचमार्क
सटीक इंजीनियरिंग का समर्थन करने के लिए, निम्न तालिका हमारे लिए लागू तकनीकी मापदंडों का विवरण देती हैउत्तल लेंस BK7 ऑप्टिकल ग्लासऔरबेलनाकार प्लानो उत्तल लेंसउत्पादन।
| विशेषता | उत्तल लेंस BK7 ऑप्टिकल ग्लास | बेलनाकार प्लानो उत्तल लेंस |
|---|---|---|
| सामग्री सब्सट्रेट | ऑप्टिकल ग्रेड BK7 ग्लास | उच्च-स्पष्टता BK7 ऑप्टिकल ग्लास |
| लेंस ज्यामिति | बेलनाकार प्लानो उत्तल लेंस | एक सपाट, एक बेलनाकार चेहरा |
| सतही गुणवत्ता | 40-20 से 20-10 स्क्रैच-डिग | ऑप्टिकल उपकरणों के लिए अनुकूलित |
| फोकल लंबाई रेंज | 5 मिमी से 1000 मिमी | बेलनाकार प्लानो उत्तल लेंस के लिए सटीक |
| केन्द्रीकरण | <3 चाप मिनट | उच्च-निष्ठा ऑप्टिकल उपकरण फिट |
| कोटिंग विकल्प | एआर, बीबीएआर, या वी-कोट | उत्तल लेंस BK7 ऑप्टिकल ग्लास को बढ़ाता है |
| आयामी सहिष्णुता | ±0.05मिमी से ±0.1मिमी | ऑप्टिकल उपकरणों के लिए परिशुद्धता |
| सतह की समतलता | λ/4 @ 633एनएम | बेलनाकार प्लानो उत्तल लेंस पथ को बनाए रखता है |
विस्तृत विशिष्टताएँ
| व्यास की सीमा | Dia.0.7mm-Dia.400mm |
| वक्र त्रिज्या की सीमा | R1.5-R∞ आदि |
| व्यास की सहनशीलता | +/-0.1, +/-0.01, +/-0.005 आदि। |
| व्यास की सतह | λ, 1/2λ, 1/4λ, 1/10λ आदि |
| मोटाई की सहनशीलता | +/-0.1, +/-0.05, +/-0.01 आदि |
| केन्द्रीकरण | +/-2', +/-1' आदि |
| एपर्चर एन | 5, 1 आदि |
| अनियमितता ΔN | 2, 1, 0.5, 0.2 आदि |
| सतही गुणवत्ता | 60/40, 40/20, 20/10, 10/5 आदि |
अनुप्रयोग क्षेत्र
- लेजर स्कैनिंग:का उपयोग कर रहा हूँबेलनाकार प्लानो उत्तल लेंसडेटा अधिग्रहण के लिए 3डी स्कैनर और बारकोड रीडर में।
- चिकित्सा निदान:कार्यान्वयनउत्तल लेंस BK7 ऑप्टिकल ग्लासएंडोस्कोप और नेत्र विज्ञान ऑप्टिकल उपकरणों में।
- औद्योगिक माप:की तैनातीबेलनाकार प्लानो उत्तल लेंसनिर्माण के लिए लेजर स्तर और संरचित प्रकाश प्रणालियों में।
- होलोग्राफी:का उपयोगBK7 ऑप्टिकल ग्लासपरिष्कृत ऑप्टिकल उपकरणों में संदर्भ बीम का विस्तार और आकार देना।
विशेषज्ञ उत्पाद अक्सर पूछे जाने वाले प्रश्न: BK7 के साथ ऑप्टिकल उपकरणों में महारत हासिल करना
यह अनुभाग चयन में आधिकारिक तकनीकी अंतर्दृष्टि प्रदान करता हैउत्तल लेंस BK7 ऑप्टिकल ग्लासऔरबेलनाकार प्लानो उत्तल लेंस.
Q1: गोलाकार लेंस की तुलना में बेलनाकार प्लेनो उत्तल लेंस का मुख्य कार्य क्या है?
उत्तर:एक गोलाकार लेंस प्रकाश को एक बिंदु पर केंद्रित करता है। इसके विपरीत, एबेलनाकार प्लानो उत्तल लेंसप्रकाश को एक रेखा में केंद्रित करता है। यह उन ऑप्टिकल उपकरणों के लिए आवश्यक है जिन्हें किसी सतह पर "लाइट शीट" या स्कैनिंग लाइन प्रोजेक्ट करने की आवश्यकता होती है।
Q2: BK7 ऑप्टिकल ग्लास इन लेंसों के लिए उद्योग मानक क्यों है?
उत्तर: BK7 ऑप्टिकल ग्लासएक उच्च गुणवत्ता वाला क्राउन ग्लास है जो बेहद कठोर और रासायनिक दागों के प्रति प्रतिरोधी है। एक के लिएउत्तल लेंस BK7 ऑप्टिकल ग्लासघटक, यह सुनिश्चित करता हैबेलनाकार प्लानो उत्तल लेंसकठोर क्षेत्र-आधारित ऑप्टिकल उपकरणों में भी टिकाऊ और स्पष्ट रहता है।
Q3: क्या मुझे कस्टम कोटिंग वाला बेलनाकार प्लानो उत्तल लेंस मिल सकता है?
उत्तर:हाँ। अपनी कार्यकुशलता को अधिकतम करने के लिएउत्तल लेंस BK7 ऑप्टिकल ग्लास, हम ब्रॉडबैंड एंटी-रिफ्लेक्टिव (बीबीएआर) कोटिंग लगा सकते हैं। इससे प्रकाश हानि कम हो जाती हैबेलनाकार प्लानो उत्तल लेंससतहों, जो कम-शक्ति वाले ऑप्टिकल उपकरणों के लिए महत्वपूर्ण है।
Q4: लेंस का आकार ऑप्टिकल उपकरणों में इसके प्रदर्शन को कैसे प्रभावित करता है?
उत्तर:आकार प्रकाश एकत्र करने की शक्ति निर्धारित करता है। हमाराउत्तल लेंस BK7 ऑप्टिकल ग्लासविनिर्माण में बड़े पैमाने के लेंस तक माइक्रो-ऑप्टिक्स शामिल हैं, यह सुनिश्चित करते हुएबेलनाकार प्लानो उत्तल लेंसआपके विशिष्ट ऑप्टिकल उपकरणों के एपर्चर से मेल खाता है।
Q5: एक पेशेवर बेलनाकार प्लानो उत्तल लेंस के लिए आवश्यक विशिष्ट सतह गुणवत्ता क्या है?
उत्तर:अधिकांश उच्च-स्तरीय ऑप्टिकल उपकरणों को कम से कम 40-20 की सतह गुणवत्ता की आवश्यकता होती है। हमाराउत्तल लेंस BK7 ऑप्टिकल ग्लासप्रक्रिया अक्सर 20-10 प्राप्त करती है, एक प्राचीन फिनिश प्रदान करती है जो बीम विचलन को कम करती हैबेलनाकार प्लानो उत्तल लेंस.
