Polarization Beam Splitter ZnSe CaF2 Corner Cube Prism
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Advance
प्रमाणन:
ROHS\Reach
मॉडल नंबर:
आवश्यकताओं के रूप में
न्यूनतम आदेश मात्रा:
1
कीमत:
$0.2~$100
भुगतान की शर्तें:
टी/टी एंड एल/सी
आपूर्ति की योग्यता:
1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:
CaF2 Corner Cube Prism
,ZnSe corner cube prism
,Polarization beam splitter cube
Material:
ZnSe CaF2 / ऑप्टिकल ग्लास
Customized Support:
ओईएम, ओडीएम
Application Area:
ध्रुवीकरण किरण विभाजक
Dimension Tolerance:
+/-0.01मिमी
Size:
ग्राहक बनाया
Angle Tolerance:
3"~2'
Flatness:
एन=1~3
Angle Tolerance:
3"-2'
Shape:
गोलाकार
Surface Quality:
10/5~60/40
उत्पाद वर्णन
ध्रुवीकरण बीम स्प्लिटर ZnSe CaF2 कॉर्नर क्यूब प्रिज्म
उत्पाद का अवलोकन
उन्नत फूरियर-ट्रांसफॉर्म इन्फ्रारेड (FTIR) स्पेक्ट्रोस्कोपी, एयरोस्पेस लेजर रेंजिंग और उच्च शक्ति वाले CO2 लेजर सिस्टम में,ध्रुवीकरण मॉड्यूलेशन के दौरान पूर्ण बीम समानांतरता बनाए रखना एक प्रमुख प्रणाली चुनौती हैहमारी ध्रुवीकरण बीम स्प्लिटर ZnSe CaF2 कॉर्नर क्यूब प्रिज्म श्रृंखला इस ऑप्टोमैकेनिकल कीड़े का एक एकीकृत समाधान प्रदान करती है।
एक कोण घन प्रिज्म के प्रतिबिंबित ज्यामिति पर उच्च-अलगाव पतली फिल्म ध्रुवीकरण लागू करके,इन घटकों एक unpolarized इनपुट बीम में विभाजित orthogonal s-ध्रुवीकृत और p-ध्रुवीकृत राज्यों, जबकि एक ही समय में पूर्णांक के भौतिक अभिविन्यास की परवाह किए बिना, इनपुट अक्ष के बिल्कुल समानांतर बीम वापस करने के लिए कोने घन के अंतर्निहित "रिट्रोरिफ्लेक्टिव" गुण का उपयोग करते हुए।
गहरे पराबैंगनी (डीयूवी) से लेकर दूर-अवरक्त (एफआईआर) तक व्यापक स्पेक्ट्रम आवश्यकताओं को पूरा करने के लिए,हमारी सुविधा दो कुलीन क्रिस्टलीय सब्सट्रेट का उपयोग कर इन विशेष प्रतिबिंबकों का निर्माण करता है: जिंक सेलेनाइड (ZnSe) और कैल्शियम फ्लोराइड (CaF2)
तकनीकी विनिर्देश
| तकनीकी पैरामीटर | ZnSe अवसंरचना क्षमताएं | CaF2 बुनियादी ढांचे की क्षमता |
|---|---|---|
| उत्पाद वर्गीकरण | ध्रुवीकरण बीम स्प्लिटर कॉर्नर क्यूब | ध्रुवीकरण बीम स्प्लिटर कॉर्नर क्यूब |
| सामग्री संचरण बैंड | 0.5μm - 22.0μm (LWIR / CO2 के लिए आदर्श) | 0.13μm - 10.0μm (वीयूवी से मध्य-अवरक्त तक) |
| ध्रुवीकरण विलुप्त (Tp: Ts) | ≥ 500: 1 (कस्टम सीमाएँ 1000 तक: 1) | ≥ 200: 1 (डीयूवी-एमडब्ल्यूआईआर में अत्यधिक स्थिर) |
| कोणीय प्रतिबिंब सटीकता | बीम विचलन ≤ 2 आर्क सेकंड (कस्टम ≤ 0.5) | बीम विचलन ≤ 3 आर्क सेकंड मानक |
| सतह की समतलता (ΔW) | ≤ λ/4 @ 632.8 एनएम प्रति सक्रिय सतह | ≤ λ/10 @ 632.8 एनएम (उच्च शक्ति वाले लेजर ग्रेड) |
| सतह का परिष्करण (MIL-Spec) | 60/40 या 40/20 स्क्रैच-डिग अनुपालन | 20/10 से 10/5 स्क्रैच-डिग के अनुरूप |
| स्पष्ट ऑप्टिकल एपर्चर क्षेत्र | भौतिक हेक्सागोनल एपर्चर का ≥ 92% | प्रवेश द्वार के नाममात्र आयामों का ≥ 95% |
| अपवर्तक सूचकांक (n) | ≈ 2.403 @ 10.6μm | ≈ 1.399 @ 5.0μm |
| लेजर क्षति सीमा (LIDT) | ≥ 5.0 kW/cm2 (CO2 निरंतर तरंग) | ≥ 15 J/cm2 (1064 nm, 10 ns पल्स) |
सामान्य विनिर्देश
| सामग्री | BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि |
| लम्बाई | 3~100 मिमी |
| चौड़ाई | 3~100 मिमी |
| ऊँचाई | 3~100 मिमी |
| लंबाई सहिष्णुता | ±0.01 मिमी |
| चौड़ाई सहिष्णुता | ±0.01 मिमी |
| ऊंचाई सहिष्णुता | ±0.01 मिमी |
| कोण सहिष्णुता | 3"~2' |
| अनियमितता | ΔN=0.1~0.5 |
| सतह की सटीकता | N=1~3 |
| सतह की गुणवत्ता | 10/5~60/40 |
| कोटिंग | अनुरोध पर |
| आवेदन क्षेत्र | इमेजिंग, प्रकाश व्यवस्था, लेजर आदि |

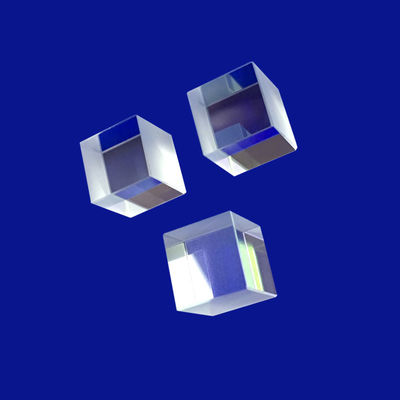

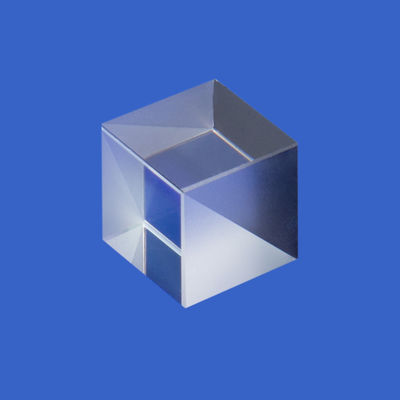

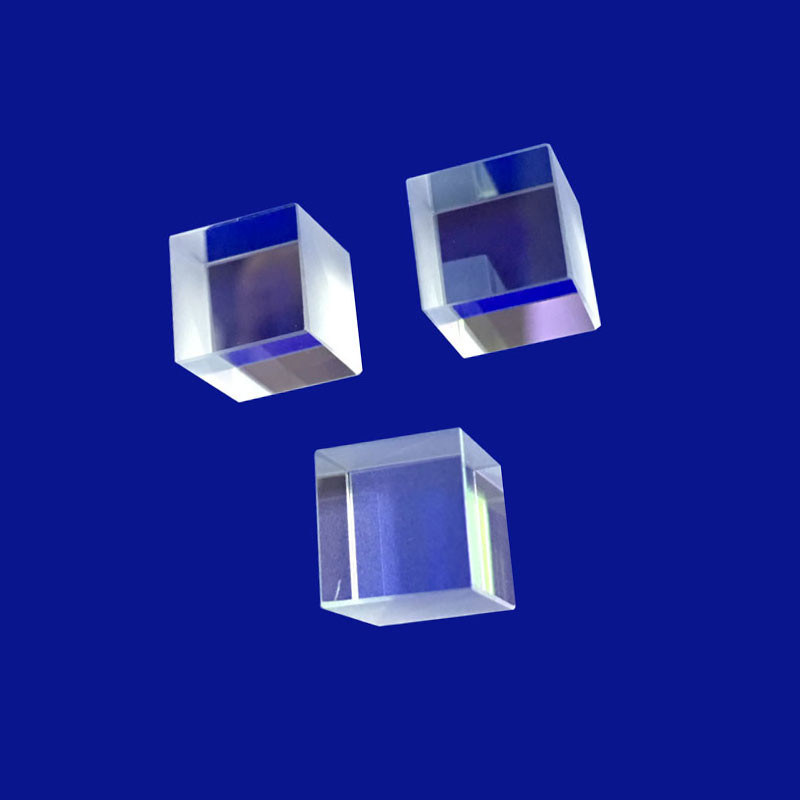

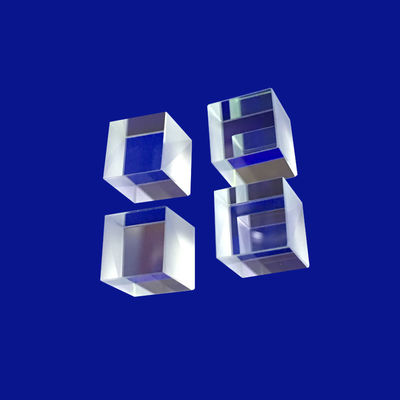

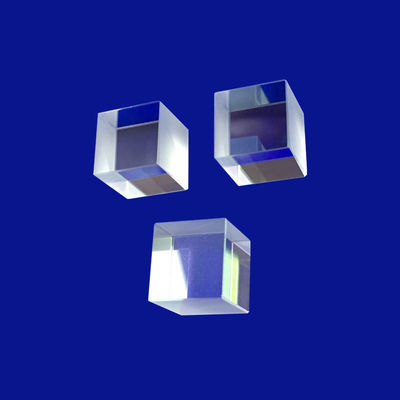

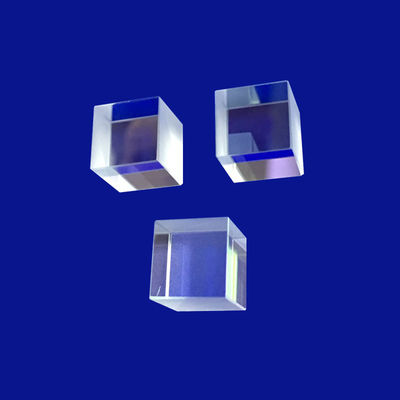

उत्पाद चित्र
मुख्य प्रदर्शन लाभ
- गतिशील यांत्रिक झुकाव के प्रति प्रतिरक्षाःक्लासिक फ्लैट ध्रुवीकरण क्यूब्स के विपरीत जो सूक्ष्म कंपन के अधीन होने पर संरेखण को बर्बाद करते हैं, कॉर्नर क्यूब प्रिज्म डिजाइन गतिशील संरचनात्मक झुकाव की भरपाई करता है।विभाजित बीम स्वचालित रूप से 180° पर वापस प्रतिबिंबित होते हैं, उच्च कंपन वाले हवाई प्लेटफार्मों में संरेखण-प्रेरित बहाव को समाप्त करता है।
- असाधारण मध्य-अवरक्त संचरणःसोर्सिंग प्रीमियम सीवीडी ZnSe आंतरिक अवशोषण गुणांक को 0.0005 सेमी -1 से 10.6μm से नीचे रखता है, उच्च शक्ति वाले औद्योगिक काटने की प्रणालियों में थर्मल लेंसिंग और बीम फोकल शिफ्टिंग को रोकता है।
- शून्य वैक्यूम सोलराइजेशन जोखिमःThe high-purity crystalline structure of our CaF2 optics resists structural degradation and color-center formation when continuously exposed to deep-UV excimer wavelengths or solar radiation in space environments.
प्राथमिक औद्योगिक अनुप्रयोग
- एफटीआईआर इंटरफेरोमीटर और गैस विश्लेषक:उच्च स्थिरता ध्रुवीकरण बीम स्प्लिटर कोर पर्यावरण गैस का पता लगाने और रक्षा रासायनिक प्रोफाइलिंग में मार्ग और अवरक्त मार्गों को पुनः संयोजित करने के लिए प्रयोग किया जाता है।
- समन्वित लेजर रडार (LiDAR) बैक-रिफ्लेक्टर:दूरगामी लक्ष्य ट्रैकिंग और डोपलर वेग सेंसर के लिए अनुकूलित कॉर्नर क्यूब प्रिज्म ब्लॉक प्रसारित और प्राप्त करना।
- उच्च-शक्ति वाले CO2 औद्योगिक लेजर एटेंन्यूएटर:कस्टम ZnSe स्प्लिटिंग असेंबली का उपयोग बहु-किलोवाट सामग्री प्रसंस्करण लेजर के नमूने, ध्रुवीकरण या कम करने के लिए किया जाता है।
- उपग्रह-भूमि ऑप्टिकल संचार:उच्च गति वाले लेजर डेटा डाउनलिंक क्रॉस-सत्यापन के लिए बाहरी उपग्रह आवासों पर तैनात कम द्रव्यमान वाले CaF2 ध्रुवीकरण-रखरखाव रेट्रोरिफ्लेक्टर।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: एक ध्रुवीकरण बीम स्प्लिटर कॉर्नर क्यूब प्रिज्म किस अनूठे कार्य को पूरा करता है जो मानक क्यूब्स नहीं कर सकते हैं?
A:एक मानक ध्रुवीकरण घन एक स्थिर 45 डिग्री आंतरिक कोटिंग विमान पर निर्भर करता है। यदि घन मामूली पिच, रोल या कंपन का अनुभव करता है, तो आउटपुट बीम तुरंत स्थानांतरित हो जाता है,डाउनस्ट्रीम संरेखण विफलता का कारणएक कॉर्नर क्यूब प्रिज्म में तीन पारस्परिक रूप से लंबवत प्रतिबिंबित चेहरे होते हैं। उन्नत बहु-परत वाले डाइलेक्ट्रिक फिल्मों के साथ इन सतहों का उपचार करके,प्रिज्म असंतुलित प्रकाश को s-ध्रुवीकरण और p-ध्रुवीकरण अवस्थाओं में अलग करता है, जबकि प्रकाश को सीधे अपने स्रोत पर वापस लौटाने के लिए इसकी आंतरिक तीन-सतह ज्यामिति का उपयोग करता है।यह उच्च शुद्धता बीम विभाजन प्रदान करता है कि कोण यांत्रिक गड़बड़ी के लिए पूरी तरह से प्रतिरक्षा है.
Q2: ऑप्टिकल इंजीनियर को कब एक CaF2 सब्सट्रेट पर एक ZnSe सब्सट्रेट निर्दिष्ट करना चाहिए?
A:यदि आपका ऑप्टिकल पथ थर्मल इन्फ्रारेड बैंड (8.0-14.0μm) के आसपास केंद्रित है या उच्च शक्ति वाले CO2 लेजर को लक्षित करता है, तो यह आपके सिस्टम के परिचालन तरंग दैर्ध्य और वातावरण पर बहुत अधिक निर्भर करता है।ZnSe उन लंबी तरंग दैर्ध्यों पर अपने लगभग शून्य अवशोषण के कारण अनिवार्य हैहालांकि, यदि आपका आवेदन पराबैंगनी, दृश्यमान या मध्य-अवरक्त बैंड (0.13 - 7.0μm) को कवर करता है, तो CaF2 बेहतर विकल्प है। CaF2 में कम अपवर्तक सूचकांक है,जो प्रतिबिंब हानि को कम करता है, उच्च यांत्रिक कठोरता है, और लेजर क्षति के लिए काफी अधिक प्रतिरोध प्रदर्शित करता है।
Q3: आप ZnSe या CaF2 कम्पोजिट प्रिज्म असेंबली के संवेदनशील आंतरिक इंटरफेस की सुरक्षा कैसे करते हैं?
A:ZnSe और CaF2 दोनों की विशिष्ट पर्यावरण संवेदनशीलता है; उदाहरण के लिए, CaF2 थोड़ा हाइग्रोस्कोपिक है, जिसका अर्थ है कि यह बिना सुरक्षा के समय के साथ नमी को अवशोषित करता है।आंतरिक ध्रुवीकरण बीम स्प्लिटर कोटिंग्स की सुरक्षा के लिए, हमारे प्रिज्म वर्ग 100 स्वच्छ कमरे के अंदर संसाधित कर रहे हैं और एक एनोडाइज्ड एयरोस्पेस ग्रेड एल्यूमीनियम आवास के अंदर बंद कर दिया.हीरा जैसे या ऑक्साइड आधारित सुरक्षात्मक कोटिंग, जो कि आर्द्रता, थर्मल शॉक और क्षेत्र में रासायनिक पदार्थों के प्रत्यक्ष संपर्क के लिए पूर्ण प्रतिरोध सुनिश्चित करता है।
प्रश्न 4: इन कोने के क्यूब्स पर द्विध्रुवी कोण त्रुटि के लिए आपकी सुविधा क्या सहिष्णुता रख सकती है?
A:तीन परस्पर लंबवत परस्पर मुखों की कोणीय परिशुद्धता से लौटे हुए बीम की समग्र तीक्ष्णता निर्धारित होती है।एक मामूली द्विध्रुवी कोण त्रुटि एक एकल लौटा लेजर स्पॉट छह स्वतंत्र कमजोर प्रतिबिंब में विभाजित करने के लिए कारण हो सकता हैहमारे सटीक हीरा-लैपिंग और ऑप्टिकल-संपर्क बंधन प्रक्रियाओं से हमें द्विध्रुवीय कोण की सटीकता को 1 आर्क सेकंड से भी कम तक नियंत्रित करने की अनुमति मिलती है।यह उच्च स्तर की सटीकता गारंटी देता है कि लौटे s और p ध्रुवीकृत चैनल कई किलोमीटर की संचरण दूरी पर स्पष्ट स्थानिक प्रोफ़ाइल फोकस और उच्च शक्ति घनत्व बनाए रखते हैं.
