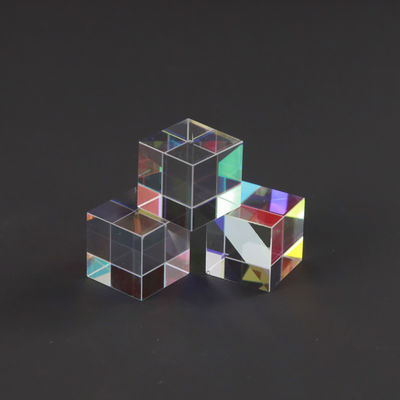

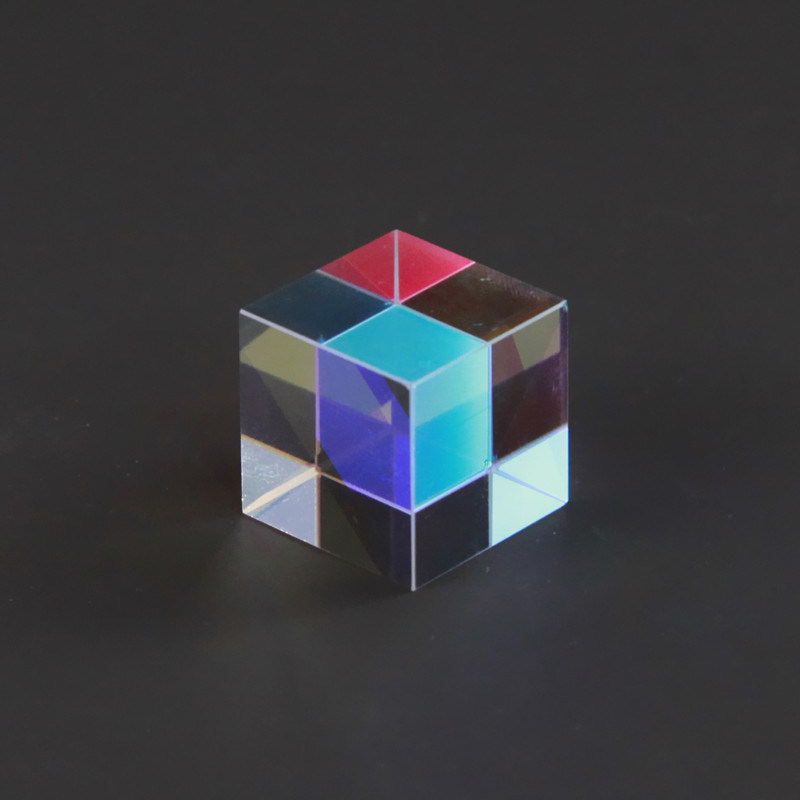

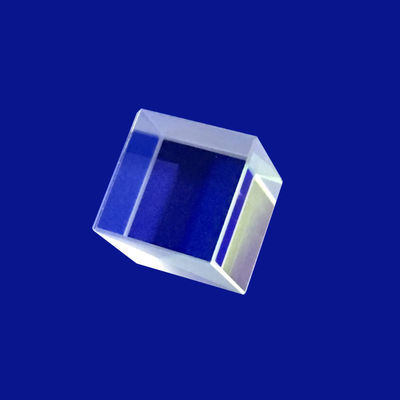

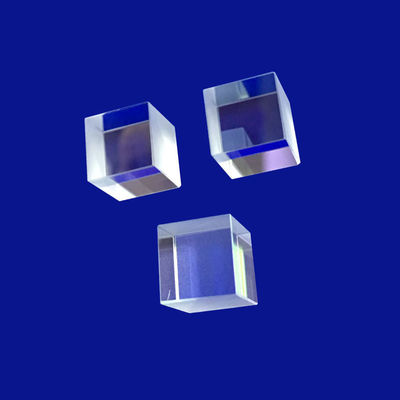

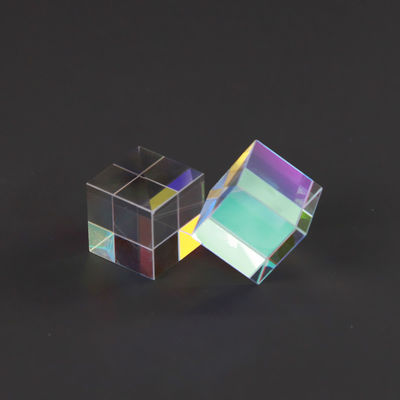

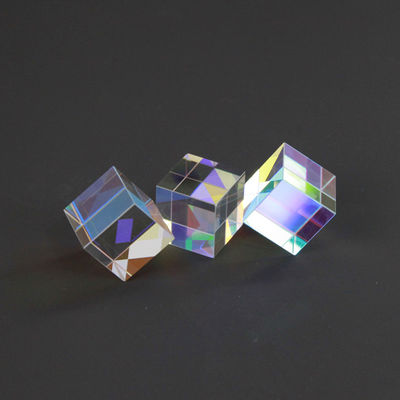

K9 BK7 Rectangular Right Angle Optical Lens Design
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Advance
प्रमाणन:
ROHS\Reach
मॉडल नंबर:
आवश्यकताओं के रूप में
न्यूनतम आदेश मात्रा:
1
कीमत:
$0.2~$100
भुगतान की शर्तें:
टी/टी एंड एल/सी
आपूर्ति की योग्यता:
1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:
Right Angle Optical Lens Design
,Rectangular Optical Lens Design
,BK7 right rectangular prism
Material:
K9 BK7 / ऑप्टिकल ग्लास
Customized Support:
ओईएम, ओडीएम
Size:
ग्राहक द्वारा निर्मित आयताकार
Dimension Tolerance:
+/-0.01मिमी
Application Area:
समकोण ऑप्टिकल लेंस डिज़ाइन
Angle Tolerance:
3"~2'
Shape:
आयताकार
Focal Length Tolerance:
+/- 1%
उत्पाद वर्णन
K9 BK7 आयताकार दाएं कोण ऑप्टिकल लेंस डिजाइन
विशेष लेजर उपकरण और औद्योगिक लाइन-स्कैन विजन प्रणालियों में, तंग, गैर वर्ग स्थानिक लिफाफे के माध्यम से ऑप्टिकल पथों को रूट करने के लिए लक्षित ज्यामितीय प्रोफाइल की आवश्यकता होती है।K9 BK7 आयताकार दाएं कोण ऑप्टिकल लेंस डिजाइनउच्च समरूप बोरोसिलिकेट मुकुट कांच का उपयोग करके (K9 / BK7), हम एक विशेष इंजीनियरआयताकार सही कोणज्यामिति जो 90° या 180° बीम विचलन प्रदान करती है। मानक वर्ग प्रिज्म के विपरीत, लंबवत आयताकार एपर्चर रैखिक शीट लेजर को समायोजित करने के लिए अनुकूलित है,अनामॉर्फिक बीम प्रोफाइल, और व्यापक प्रारूप के सेंसर सरणी, अत्यधिक थोक वजन को कम करने और सिस्टम एकीकरण लागत को कम करने।
किसी भी कार्यक्रम के भीतर प्राथमिक उद्देश्यK9 BK7 आयताकार सही कोणसंरचनात्मक विन्यास पूरे लम्बे चेहरे पर पूर्ण कोणीय वफादारी सुनिश्चित कर रहा है।आयताकारग्लास ब्लॉक लाइन-स्कैन सेंसर पर तरंगों के सामने विचलन और गंभीर पिक्सेल-रजिस्ट्री विकृति का कारण बन सकता है। इस विकृति को समाप्त करने के लिए, हमारेऑप्टिकल लेंस डिजाइनप्रोटोकॉल उत्पादन के दौरान सख्त एकल बिंदु goniometric नियंत्रण लागू करता है। प्रवेश और निकास एपर्चर पर बहु-परत ब्रॉडबैंड प्रतिबिंब विरोधी (बीबीएआर) कोटिंग के साथ संयुक्त,ये प्रिज्म 99 तक प्रदान करते हैं.5% संचरण दक्षता, उन्हें चिकित्सा इमेजिंग उपकरणों, रक्षा रेंजमीटर और स्वचालित कारखाना निरीक्षण पटरियों के लिए एक उत्कृष्ट विकल्प बनाती है।
तकनीकी विनिर्देश
नीचे दिया गया इंजीनियरिंग मैट्रिक्स हमारे मानक उत्पादन सीमाओं और आयताकार सही कोण विन्यास के लिए माइक्रो-सहिष्णुता क्षमताओं की रूपरेखा तैयार करता है।
| तकनीकी पैरामीटर | मानक इंजीनियरिंग रेंज/क्षमता | प्रीमियम मेट्रोलॉजी ग्रेड सीमाएं |
|---|---|---|
| उत्पाद ढांचा | K9 BK7 आयताकार दाएं कोण ऑप्टिकल लेंस डिजाइन | K9 BK7 आयताकार दाएं कोण ऑप्टिकल लेंस डिजाइन |
| सब्सट्रेट ग्रेड विकल्प | CDGM K9 (श्रेणी A) / Schott N-BK7 | उच्च समरूपता ग्रेड H4 (Schott) |
| आयामी प्रोफाइल | चौड़ाईः 2 मिमी से 80 मिमी तक; लंबाई 300 मिमी तक | अनुकूलित माइक्रो-ऑप्टिक्स 1.0 मिमी तक |
| आयामी सहिष्णुता | ±0.05 मिमी (मानक परिशुद्धता मशीनिंग) | ±0.01 मिमी तक (माइक्रो-ऑप्टिकल संरेखण ग्रेड) |
| कोणीय परिशुद्धता (α) | ≤ 1 आर्क मिनट कोण त्रुटि | ≤ 5 आर्क सेकंड (एलिट इंटरफेरोमीटर ग्रेड) |
| सतह की समतलता (ΔW) | ≤ λ/4 @ 632.8 एनएम पारदर्शी एपर्चर पर | ≤ λ/10 @ 632.8 एनएम (लेजर ग्रेड) |
| सतह का परिष्करण (MIL-Spec) | 40/20 स्क्रैच-डिग अनुपालन | 10/5 स्क्रैच-डिग (उच्च शक्ति वाले लेजर के अनुरूप) |
| अपवर्तक सूचकांक (n)d) | 1.5168 @ 587.6 nm | पाइक्नोमीटर से सत्यापित बैच समरूपता |
| Abbe संख्या (ν)d) | 64.17 (कम रंग विसारक सूचकांक) | सख्त बैच स्थिरता मिलान |
| कोटिंग उपलब्धता | अनकोटेड / मेटलिक अल-एग-ऑ / बीबीएआर फिल्म्स | उच्च क्षति सीमा वाले वी-कोटिंग्स |
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री | BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि |
| लम्बाई | 3~100 मिमी |
| चौड़ाई | 3~100 मिमी |
| ऊँचाई | 3~100 मिमी |
| लंबाई सहिष्णुता | +/- 0.01 मिमी |
| चौड़ाई सहिष्णुता | +/- 0.01 मिमी |
| ऊंचाई सहिष्णुता | +/- 0.01 मिमी |
| कोण सहिष्णुता | 3"~2' |
| अनियमितता | ΔN=0.1~0.5 |
| सतह की सटीकता | N=1~3 |
| सतह की गुणवत्ता | 10/5~60/40 |
| कोटिंग | अनुरोध पर |
| आवेदन क्षेत्र | इमेजिंग, प्रकाश व्यवस्था, लेजर आदि |
मुख्य लाभ
निर्दिष्ट करनाK9 BK7 आयताकार सही कोणबहु-अक्षीय ऑप्टिकल ट्रेनों के भीतर क्लासिक घन प्रिज्मों के मुकाबले संरचना निर्णायक भौतिक और कार्यात्मक लाभ प्रदान करती हैः
- अनुकूलित लाइन-स्कैन प्रोफाइलःलम्बीआयताकारस्पष्ट एपर्चर सीसीडी/सीएमओएस कैमरों और लेजर शीट अनुप्रयोगों के लिए पूरी तरह से मैप करता है, अनावश्यक ग्लास वॉल्यूम को कम करता है और मोबाइल सेंसर हेड के कुल पेलोड द्रव्यमान को हल्का करता है।
- कुल आंतरिक प्रतिबिंब (टीआईआर) क्षमताःजब प्रकाश एक अनपॉलिश पैर के चेहरे पर सामान्य रूप से प्रवेश करता है, तो यह 45 डिग्री पर आंतरिक हाइपोटीन्यूज को मारता है। क्योंकि यह के लिए महत्वपूर्ण कोण से अधिक हैBK7ग्लास (≈41.2°), प्रिज्म एक महंगी परावर्तक धातु कोटिंग की आवश्यकता के बिना कुशल कुल आंतरिक प्रतिबिंब प्राप्त करता है।
- सुव्यवस्थित ऑप्टोमैकेनिकल माउंटिंगःफ्लैट, लंबवत लेआउटसही कोणइसके किनारों में संदर्भ माउंटिंग के लिए अत्यधिक स्थिर डेटम प्लेन उपलब्ध हैं, जो अचानक यांत्रिक झटके या कंपन के दौरान संरचनात्मक संरेखण ढिलाई के जोखिम को काफी कम करता है।
प्राथमिक प्रणाली एकीकरण क्षेत्र
- औद्योगिक लाइन स्कैन मशीन विजनःएक कम प्रोफ़ाइल घूर्णन दर्पण विधानसभा के रूप में उपयोग किया जाता है उच्च गति कन्वेयर छँटाई नेटवर्क पर रैखिक बैकलाइट या लेजर रोशनी प्रोफाइल रूट करने के लिए।
- लेजर दूरी मीटर और रेंजिंग पॉडःहाथ के औजारों और ग्रेड लेजर रेंजमीटर इकट्ठे होने के अंदर उच्च परिशुद्धता वाले 90° बीम झुकाव ब्लॉक के रूप में कार्य करना।
- बारग्राफिक प्रोजेक्शन और ऑप्टिकल स्कैनिंग:कम से कम यांत्रिक लिफाफे का उपयोग करके एक व्यापक क्षैतिज क्षेत्र को झाड़ने के लिए लॉजिस्टिक बारकोड स्कैनर और वाणिज्यिक लेजर प्रोजेक्टर में एकीकृत।
- स्पेक्ट्रोस्कोपिक कैलिब्रेशन बेंच सरणीःकस्टमऑप्टिकल लेंस डिजाइनआंतरिक ऑप्टिकल लाइनों को मोड़ने के लिए उपयोग किए जाने वाले ब्लॉक, प्रयोगशाला स्पेक्ट्रोफोटोमीटर के भौतिक पदचिह्न को छोटा करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: K9 या BK7 ग्लास को आयताकार सही कोण ऑप्टिकल लेंस घटकों के लिए वैश्विक बेंचमार्क क्या बनाता है?
A: K9 / BK7(बोरोसिलिकेट क्राउन ग्लास) इसकी समान रासायनिक संरचना के कारण दृश्यमान से निकट-अवरक्त अनुप्रयोगों (350 एनएम - 2.0 माइक्रोन) के लिए सबसे व्यापक रूप से अपनाया जाने वाला ऑप्टिकल क्रिस्टल है।इसमें बेहद कम बुलबुला और समावेशन गिनती है, उत्कृष्ट आंतरिक संचरण (>99.2% प्रति सेमी 550 एनएम पर), और रोजमर्रा की सफाई और माउंटिंग शक्तियों के खिलाफ उत्कृष्ट यांत्रिक स्थायित्व।ऑप्टिकल लेंस डिजाइनपरिप्रेक्ष्य, इसकी अत्यधिक अनुमानित अपवर्तन सूचकांक और कम थर्मल विस्तार दर इसे बड़े पैमाने पर, उच्च परिशुद्धता वाणिज्यिक और विनिर्माण के लिए एक विश्वसनीय विकल्प बनाती है।
प्रश्न 2: एक आयताकार प्रारूप विनिर्माण के दौरान एक राइट एंगल प्रिज्म के आंतरिक तनावों को कैसे प्रभावित करता है?
A:एक लम्बी लकीर को पॉलिश करनाआयताकारब्लॉक असममित चमकाने के दबावों का परिचय देता है जिसके परिणामस्वरूप कांच की लंबी धुरी पर किनारे रोल-ऑफ या "रेनबोविंग" हो सकते हैं। इस सामग्री तनाव का मुकाबला करने के लिए,हमारी सुविधा विशेष दो तरफा पिच लैपिंग मशीनों और निरंतर निगरानी सेटअप का उपयोग करता हैयह हमें एक असाधारण सतह सपाटता (≤ λ/4) बनाए रखने के लिए और कोण पिरामिड त्रुटियों पूरे विस्तारित किनारे के साथ 15 चाप सेकंड से कम रखने के लिए सक्षम बनाता हैसही कोणप्रिज्म, पूरे रैखिक बीम प्रोफाइल में समान संचरण सुनिश्चित करता है।
Q3: क्या इन दाएं कोण के प्रिज्मों को एक प्रतिबिंबक (180 डिग्री घुमाव) के रूप में काम करने के लिए कॉन्फ़िगर किया जा सकता है?
A:हाँ, बिल्कुल. जबकि सबसे आम तौर पर एक पैर के चेहरे के माध्यम से प्रवेश करके 90 डिग्री प्रकाश मोड़ के लिए इस्तेमाल किया जाता है, आप इसके बजाय हाइपोटेनुज चेहरे के लिए एक सामान्य बीम इनपुट कर सकते हैं.प्रकाश पूर्ण आंतरिक प्रतिबिंब के माध्यम से दोनों पैरों के चेहरे को आंतरिक रूप से हिट करेगा और मूल इनपुट वेक्टर के समानांतर सामने आएगायह बहुमुखी दोहरे उपयोग का व्यवहार सिस्टम इंजीनियरों द्वारा अत्यधिक मूल्यवान है जो एक स्वच्छ के साथ मजबूत लेजर रिट्रोरिफ्लेक्टर या कस्टम इंटरफेरोमेट्री देरी लाइनों का निर्माण करना चाहते हैं।,स्थिर पदचिह्न।
प्रश्न 4: प्रिज्म के जीवनकाल और दक्षता को अधिकतम करने के लिए किन कोटिंग्स की सिफारिश की जाती है?
A:इष्टतम कोटिंग पूरी तरह से अपने प्रकाश पथ लेआउट पर निर्भर करता है।ऑप्टिकल लेंस डिजाइनकुल आंतरिक प्रतिबिंब (टीआईआर) पर निर्भर करता है, आंतरिक हाइपोटेनुज को अनकोटेड रखा जा सकता है,लेकिन हम दृढ़ता से एक ब्रॉडबैंड विरोधी प्रतिबिंब (बीबीएआर) कोटिंग को लागू करने का सुझाव देते हैं प्रवेश और निकास पैरों के चेहरे पर एकल सतह पर प्रतिबिंब हानि को कम करने के लिए 4% से कम 0.5 प्रतिशत. हालांकि, यदि आपका प्रकाश पथ आंतरिक हाइपोटीन्यूज को 41.2 डिग्री से कम कोण पर मारता है, तो TIR विफल हो जाएगा. उन सेटअप में,हम एक उच्च परावर्तक संरक्षित चांदी (एजी) या उन्नत एल्यूमीनियम (एएल) फिल्म को बाहरी पीछे के हाइपोटेनुज पर जमा करते हैं ताकि लक्ष्य तरंग बैंड में समान 90 डिग्री परावर्तकता सुनिश्चित हो सके.
