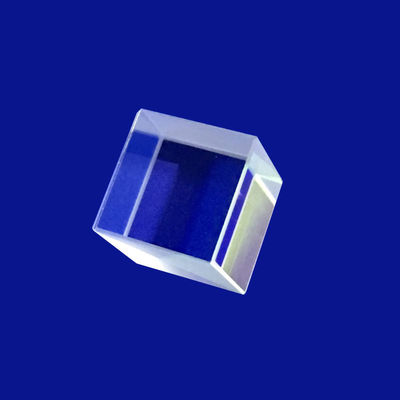

Sapphire Quartz 25x25x25mm Mini Optical Lens Design
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Advance
प्रमाणन:
ROHS\Reach
मॉडल नंबर:
आवश्यकताओं के रूप में
न्यूनतम आदेश मात्रा:
1
कीमत:
$0.2~$100
भुगतान की शर्तें:
टी/टी एंड एल/सी
आपूर्ति की योग्यता:
1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:
25mm Optical Lens Design
,Mini Optical Lens Design
,Quartz optical glass cube prism
Material:
H-K9L, BK7/H-K9L/ऑप्टिकल ग्लास
Dimension Tolerance:
+/-0.01मिमी
Size:
25x25x25 मिमी / ग्राहक-निर्मित
Angle Tolerance:
3"~2'
Application Area:
मिनी ऑप्टिकल लेंस डिज़ाइन आदि
Flatness:
एन=1~3
Shape:
गोलाकार
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-20 से 70 °C
Customized Support:
ओईएम, ओडीएम
उत्पाद वर्णन
नीलमणि क्वार्ट्ज 25x25x25 मिमी मिनी ऑप्टिकल लेंस डिजाइन
उच्च-शक्ति वाले लेजर सिस्टम और चरम वातावरण सेंसर पेलोड में, पारंपरिक ऑप्टिकल ग्लास यौगिकों को अपरिहार्य रूप से थर्मल लेंसिंग या यांत्रिक अपघटन के कारण विफल हो जाता है।नीलमणि क्वार्ट्ज 25x25x25 मिमी मिनी ऑप्टिकल लेंस डिजाइनसेवाएं दुनिया के दो सबसे लचीले ऑप्टिकल सब्सट्रेट का उपयोग करके एक रणनीतिक समाधान प्रदान करती हैंः एकल क्रिस्टलनीलम(Al2O3) और प्रीमियम फ्यूज्ड सिलिकाक्वार्ट्ज. एक कॉम्पैक्ट के भीतर इंजीनियर25x25x25 मिमी मिनीघन प्रोफाइल, इन घटकों उच्च प्रदर्शन के लिए कस्टम-अनुकूलित कर रहे हैंऑप्टिकल लेंस डिजाइनअनुप्रयोगों, जिसमें बीम आकार, लेजर मोड़ और मजबूत सुरक्षात्मक खिड़की एकीकरण शामिल हैं जहां उच्च तापमान प्रदर्शन और चरम वर्णक्रमीय स्पष्टता अनिवार्य है।
एक के लिए इंजीनियरिंग आधार रेखा25x25x25 मिमी मिनीघन लेंस सटीक सामग्री मिलान पर निर्भर करता है।नीलमयह अत्यधिक सतह कठोरता (मोह 9) और असाधारण थर्मल चालकता प्रदान करता है, जिससे यह बाह्य रूप से लक्षित ऑप्टिक्स के लिए आदर्श है जो रेत घर्षण, उच्च दबाव गहराई या तीव्र गर्मी के संपर्क में है।एक साथ, हमारी उच्च शुद्धताक्वार्ट्जविन्यास शून्य के करीब थर्मल विस्तार और एक असाधारण रूप से उच्च लेजर प्रेरित क्षति सीमा (LIDT) प्रदान करते हैं, यह सुनिश्चित करते हुए कि जब आंतरिकऑप्टिकल लेंस डिजाइनघटक, सिस्टम अंतरिक्ष बीम विकृत या आपदाजनक ऑप्टिकल दरार के जोखिम के बिना बहु-किलोवाट लेजर थ्रूपुट को संभालता है।
तकनीकी विनिर्देश
| तकनीकी पैरामीटर | नीलमणि आधार क्षमताएं | क्वार्ट्ज (फ्यूज्ड सिलिका) आधार क्षमताएं |
|---|---|---|
| उत्पाद ढांचा | नीलमणि क्वार्ट्ज 25x25x25 मिमी मिनी ऑप्टिकल लेंस डिजाइन | नीलमणि क्वार्ट्ज 25x25x25 मिमी मिनी ऑप्टिकल लेंस डिजाइन |
| मानक आयाम | 25×25×25 मिमी (अनुकूलित सूक्ष्म सहिष्णुता ±0.01 मिमी तक) | 25×25×25 मिमी (अनुकूलित सूक्ष्म सहिष्णुता ±0.01 मिमी तक) |
| ट्रांसमिशन रेंज | 0.17 μm - 5.5 μm (यूवी से मध्य अवरक्त तक) | 0.18 μm - 2.5 μm (गहरी यूवी से निकट अवरक्त तक) |
| सतह की गुणवत्ता | 20/10 से 10/5 स्क्रैच-डिग (एमआईएल-स्पेक) | 10/5 से 5/2 स्क्रैच-डिग (उच्च-शक्ति वाले लेजर ग्रेड) |
| तरंगों का समतलपन | ≤ λ/10 @ 632.8 एनएम पारदर्शी एपर्चर पर | ≤ λ/20 @ 632.8 एनएम पारदर्शी एपर्चर पर |
| कोणीय सहिष्णुता | ≤ 15 आर्क सेकंड लंबवतता | मेट्रोलॉजी अनुप्रयोगों के लिए ≤ 5 आर्क सेकंड |
| ऊष्मा चालकता | 40 W/(m·K) @ 25°C (उत्कृष्ट हीट सिंक) | 1.38 W/(m·K) @ 25°C |
| सामग्री की कठोरता | नाक कठोरता ≈ 2000 HK (मोह 9) | नाक की कठोरता ≈ 520 HK (मोह 7) |
| लेजर क्षति (LIDT) | ≥ 10 J/cm2 (1064 nm, 10 ns पल्स) | ≥ 20 J/cm2 (1064 nm, 10 ns पल्स) |
सामग्री
BK7 या अन्य ऑप्टिकल ग्लास, क्वार्ट्ज, नीलम, Ge, Si, ZnSe, CaF2 आदि
लम्बाई
3~100 मिमी
चौड़ाई
3~100 मिमी
ऊँचाई
3~100 मिमी
लंबाई सहिष्णुता
±0.01 मिमी
चौड़ाई सहिष्णुता
±0.01 मिमी
ऊंचाई सहिष्णुता
±0.01 मिमी
कोण सहिष्णुता
3"~2'
अनियमितता
ΔN=0.1~0.5
सतह सटीकता
N=1~3
सतह की गुणवत्ता
10/5~60/40
कोटिंग
अनुरोध पर
अनुप्रयोग क्षेत्र
इमेजिंग, प्रकाश व्यवस्था, लेजर आदि

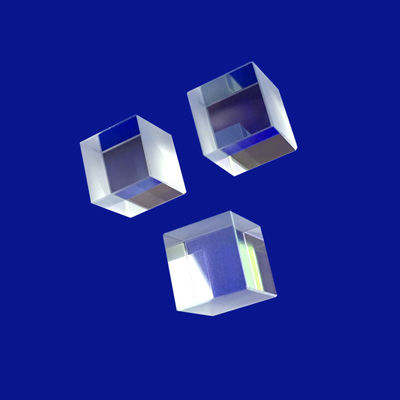

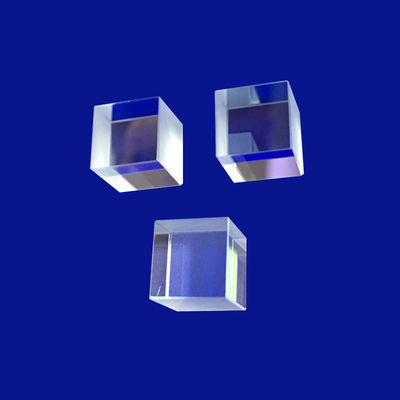

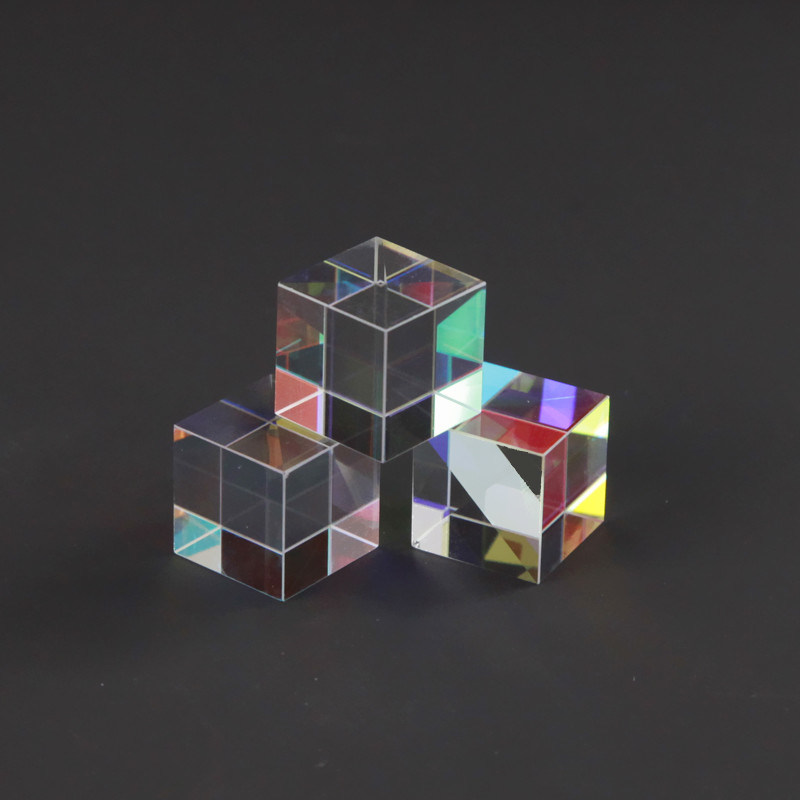

उत्पाद गैलरी
प्राथमिक एकीकरण क्षेत्र
- एयरोस्पेस इलेक्ट्रो-ऑप्टिकल (EO/IR) पॉड्स:हल्के, मजबूत सफीर क्यूब्स का उपयोग विमानों पर लक्ष्यीकरण और निगरानी कैमरों के लिए फ्रंट-एंड फोल्डिंग प्रिज्म या खिड़कियों के रूप में किया जाता है।
- उच्च शक्ति वाले औद्योगिक लेजर सिस्टम:1064 एनएम फाइबर लेजर बीम रूटिंग, संयोजन और स्थानिक फ़िल्टरिंग सेटअप के लिए अनुकूलित सटीक क्वार्ट्ज क्यूब्स।
- गहरे समुद्र के पनडुब्बी इमेजिंग विंडोजःउच्च शक्ति 25x25x25 मिमी मिनी घन लेंस व्यापक कोण दृश्य क्षेत्रों को बनाए रखते हुए अत्यधिक हाइड्रो-स्टैटिक दबाव का सामना करने के लिए डिज़ाइन किया गया है।
- अर्धचालक मापन और वेफर निरीक्षण:कस्टम क्वार्ट्ज प्रिज्म स्प्लिटर्स का उपयोग नैनोमीटर स्केल वेफर दोष विश्लेषण के लिए गहरे पराबैंगनी (डीयूवी) प्रकाश पथों का मार्गदर्शन करने के लिए क्लीनरूम में किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: आप 25x25x25 मिमी मिनी ऑप्टिकल ब्लॉक के लिए सैफियर और क्वार्ट्ज सब्सट्रेट के बीच कैसे चुनते हैं?
A:विकल्प आपके सिस्टम के प्राथमिक तनाव कारक द्वारा निर्धारित किया जाता है।ऑप्टिकल लेंस डिजाइनअत्यधिक संरचनात्मक शक्ति, खरोंच प्रतिरोध या मध्य-अवरक्त बैंड (3.0 - 5.5 μm) के भीतर संचालन की आवश्यकता होती है,नीलमइसकी मोहस 9 कठोरता और व्यापक स्पेक्ट्रल ट्रांसमिशन के कारण अनिवार्य है।यदि आपके अनुप्रयोग में उच्च ऊर्जा वाले पराबैंगनी (यूवी) लेजर शामिल हैं या अस्थिर तापमान उतार-चढ़ाव के तहत पूर्ण ज्यामितीय आयामी स्थिरता की आवश्यकता है, सिंथेटिक फ्यूज्ड सिलिकाक्वार्ट्जइसकी बेहतर लेजर क्षति सीमा और असाधारण रूप से कम थर्मल विस्तार गुणांक के कारण पसंद किया जाता है।
Q2: सफीर का उपयोग करके 25x25x25 मिमी मिनी क्यूब को प्रसंस्करण करते समय मुख्य चुनौतियां क्या हैं?
A:क्योंकिसफीर काचरम भौतिक कठोरता, मानक हीरे पीसने और ऑप्टिकल पॉलिशिंग उपकरण तेजी से पहनते हैं, जिससे 90 डिग्री के सटीक कोण और सपाट सतहों को बनाए रखना मुश्किल हो जाता है।हमारे प्रसंस्करण सुविधाओं कस्टम निर्मित का उपयोग करता है, अल्ट्रा-कठोर सीएनसी लैपिंग स्टेशन उच्च सांद्रता वाले क्रिस्टलीय हीरे के स्लरी से लैस हैं। यह विशेष बुनियादी ढांचा हमें25x25x25 मिमी मिनी15 आर्क सेकंड से कम तक ब्लॉक करना जबकि कठोर विनिर्देशों को पूरा करने वाली चिकनी, कम कठोरता वाली सतह खत्म करना (Ra ≤ 0.5 nm)
Q3: क्या यह मिनी ऑप्टिकल लेंस डिजाइन अनुकूलित आंतरिक कोटिंग आवश्यकताओं को समायोजित कर सकता है?
A:हाँ, बिल्कुल. हमारे आंतरिक विभाजन या चिंतन विमानोंनीलमणि क्वार्ट्ज 25x25x25 मिमी मिनीक्यूब्स उच्च स्थायित्व पतली फिल्म कोटिंग्स के साथ अनुकूलित किया जा सकता है। हम अधिकतम थ्रूपुट के लिए प्रतिबिंब विरोधी (AR) कोटिंग्स जमा कर सकते हैं,उच्च परावर्तन (HR) एकल-लाइन लेजर टर्निंग के लिए डाईलेक्ट्रिक स्टैक, या रंग-चयनशील विभाजन के लिए अनुकूलित डाइक्रोइक फिल्टर। अधिकतम घनत्व और पर्यावरण लचीलापन सुनिश्चित करने के लिए सभी कोटिंग्स को आयन-सहायता प्राप्त इलेक्ट्रॉन बीम वाष्पीकरण का उपयोग करके लागू किया जाता है,लंबे समय तक क्षेत्र में तैनात होने पर फिल्म के क्षरण को रोकना.
Q4: सफीर का क्रिस्टलीय अभिविन्यास ऑप्टिकल लेंस डिजाइन के प्रदर्शन को कैसे प्रभावित करता है?
A:नीलम एक एनिसोट्रोपिक द्विभंग क्रिस्टल है, जिसका अर्थ है कि प्रकाश क्रिस्टल जाली में प्रवेश करने के कोण के आधार पर इसका अपवर्तन सूचकांक बदलता है।अवांछित ध्रुवीकरण विखंडन या डबल-रिफ्रैक्शन (भूत चित्र) को रोकने के लिएमिनी ऑप्टिकल लेंसपथ, हम ठीक से काटने से पहले कच्चे क्रिस्टल बैंगट संरेखित। अनुप्रयोगों जहां ध्रुवीकरण शुद्धता महत्वपूर्ण है के लिए, हम एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक हीहम प्रकाश संचरण दिशा के लिए समानांतर ऑप्टिकल अक्ष के साथ घन का निर्माणसी अक्ष (0001) नीलमयह सावधानीपूर्वक लेआउट द्विभंग कलाकृतियों को पूरी तरह से समाप्त करता है, जो स्पष्ट एपर्चर के माध्यम से स्वच्छ तरंगमुख्य प्रसार सुनिश्चित करता है।
