Φ60मिमी लार्ज फॉर्मेट 16K लाइन स्कैन कैमरा लेंस

गुणवत्ता Φ60मिमी लार्ज फॉर्मेट 16K लाइन स्कैन कैमरा लेंस कारखाना
उत्पाद विनिर्देशन
उत्पत्ति का स्थान: चीन
ब्रांड नाम: Advance
प्रमाणन: ROHS\Reach
मॉडल नंबर: L60F6040-M72
न्यूनतम आदेश मात्रा: 1
कीमत: $0.2~$100
भुगतान की शर्तें: टी/टी एंड एल/सी
आपूर्ति की योग्यता: 1000k/प्रति माह
उत्पाद विवरण
प्रमुखता देना:

60मिमी कैमरा लेंस

,

लार्ज फॉर्मेट कैमरा लेंस

,

16K लाइन स्कैन कैमरा लेंस
Product Name: 16K लाइन स्कैन कैमरा लेंस
Focal Length: 60 मिमी
Resolution: 8K 7μm/16K 3.5μm
Lris: F4.0～F16
Filter Size: अनुकूलन योग्य एडाप्टर रिंग
Focus: 0.3m～इन्फ.
Flange Length: 12 मिमी
Mount Type: एम 72
Dimensions: Φ49×66मिमी
Operating Temp.: -20℃～60℃
उत्पाद वर्णन
Φ60mm बड़े प्रारूप 16K लाइन स्कैन कैमरा लेंस
दL60F6040-M72एक शिखर-स्तरीय हैΦ 60 मिमी बड़े प्रारूप 16K लाइन स्कैन कैमरा लेंसविशेष रूप से अल्ट्रा-हाई रिज़ॉल्यूशन, बड़े पैमाने पर औद्योगिक सतह निरीक्षण के लिए बनाया गया।बड़े प्रारूप 16K लाइन स्कैन कैमरा लेंस8K 7μm और 16K 3.5μm अल्ट्रा-लॉन्ग लाइन स्कैन सेंसर की नवीनतम पीढ़ियों को पूरी तरह से कवर करने के लिए डिज़ाइन किया गया है।Φ 60 मिमी बड़े प्रारूप 16K लाइन स्कैन कैमरा लेंसउन्नत अर्धचालक, कांच के पैनल और बड़े प्रारूप के निरंतर वेब निगरानी नेटवर्क के लिए आवश्यक चट्टान-ठोस स्थिरता और उच्च ऑप्टिकल संचरण प्रदान करता है।
तकनीकी विनिर्देश
मॉडल F30M1528M42 F30M2528M42 F30M3528M42 F30M5020M42 L60F6040-M72
फोकल लंबाई 15 मिमी 25 मिमी 35 मिमी 50 मिमी 60 मिमी
छवि का आकार Φ30 मिमी Φ30 मिमी Φ30 मिमी Φ30 मिमी Φ60 मिमी
संकल्प 4K 7μm/8K 3.5μm 4K 7μm/8K 3.5μm 4K 7μm/8K 3.5μm 4K 7μm/8K 3.5μm 8K 7μm/16K 3.5μm
अनुपात सीमा 0.001X~0.05X 0.001X~0.125X 0.001X~0.175X 0.001X~0.167X 0.001X~0.2X
आरआई > >80% > 72% > 83% >90% >68%
कार्यक्षेत्र - आइरिस F2.8F22 F2.8F22 F2.8F22 F2.0F22 F4.0F16
कार्यक्षेत्र - फोकस 0.3m िनफ. 0.2m िनफ. 0.2m िनफ. 0.3m िनफ. 0.3m िनफ.
नियंत्रण - आइरिस मैनुअल मैनुअल मैनुअल मैनुअल मैनुअल
नियंत्रण - ध्यान केंद्रित करना मैनुअल मैनुअल मैनुअल मैनुअल मैनुअल
क्षेत्र कोण 89.4° @Φ28.7
52.8° @Φ14.4		 59.7° @Φ28.7
32.1° @Φ14.4		 44.6° @Φ28.7
23.2° @Φ14.4		 22.0° @Φ28.7
10.0° @Φ14.4		 53.1° @Φ60
50.0° @Φ56
टेलीविजन विकृति -0.1% -0.09% -0.08% -0.07% 0.2%
फ्लैंज की लंबाई 12 मिमी 12 मिमी 12 मिमी 12 मिमी 12 मिमी
माउंट प्रकार M42/M58 M42/M58 M42/M58 M42/M58 M72
फ़िल्टर का आकार अनुकूलन योग्य एडाप्टर रिंग अनुकूलन योग्य एडाप्टर रिंग अनुकूलन योग्य एडाप्टर रिंग M43 P=0.75mm M43 P=0.75mm
आयाम Φ55*83.5 मिमी Φ59*98.8 मिमी Φ55*86.7 मिमी Φ52*63.5 मिमी Φ49*66 मिमी
वजन 323.5g 476 ग्राम ३५० ग्राम 290 ग्राम ३१४ ग्राम
ऑपरेटिंग टेम्प. -20°C60°C -20°C60°C -20°C60°C -20°C60°C -20°C60°C

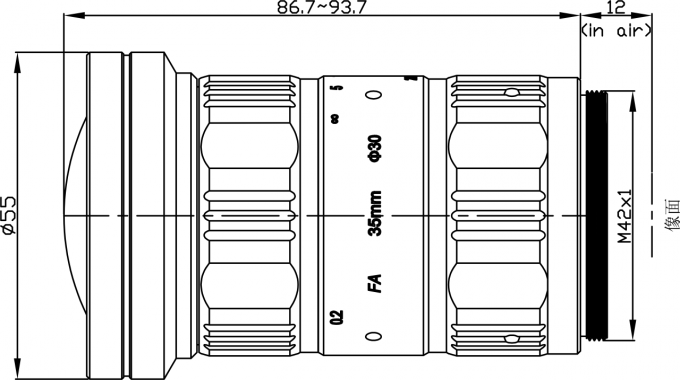

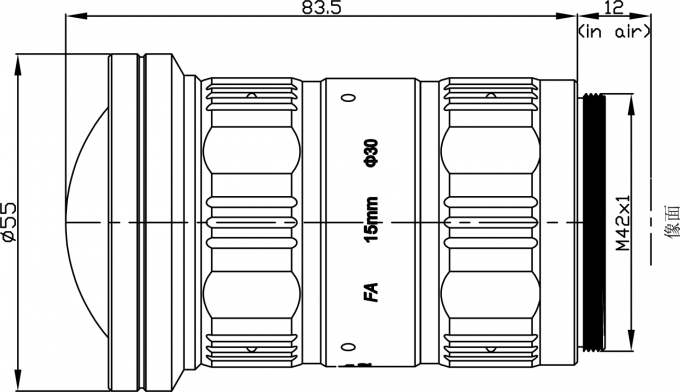

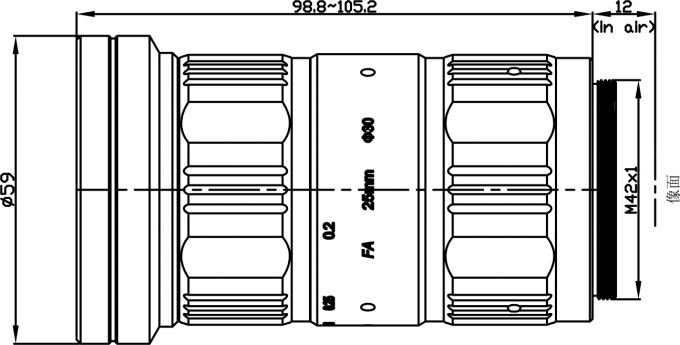

Φ60mm Large Format 16K Line Scan Camera Lens front view Φ60mm Large Format 16K Line Scan Camera Lens side view Φ60mm Large Format 16K Line Scan Camera Lens technical details
प्रमुख विशेषताएं
  • विशाल Φ60 मिमी इमेज सर्कल:एक सच्चे के रूप में डिजाइनबड़े प्रारूप 16K लाइन स्कैन कैमरा लेंस, यह कोनों की छायांकन के बिना बड़े पैमाने पर उच्च-रिज़ॉल्यूशन सेंसर लंबाई को पूरी तरह से कवर करता है।
  • 16K रिज़ॉल्यूशन पावरःउप-माइक्रोन स्तर की असामान्यताओं को पकड़ने के लिए इंजीनियर, यहΦ 60 मिमी बड़े प्रारूप 16K लाइन स्कैन कैमरा लेंसअति घने 3.5μm पिक्सेल का समर्थन करता है।
  • भारी शुल्क M72 माउंट कनेक्शनःM72 माउंट शून्य ऑप्टिकल अक्ष झुकाव सुनिश्चित करता है, भारी, बड़े प्रारूप के लाइन स्कैन कैमरा मॉड्यूल को सही ढंग से सुरक्षित करता है।
  • अर्धचालक वेफर निरीक्षणःनैनो-स्केल दोषों और धूल के कणों के लिए पूरे अर्धचालक वेफर सतहों या फोटोलिथोग्राफी मास्क को स्कैन करता है।
  • ओएलईडी और एफपीडी ग्लास निरीक्षणःपिक्सेल सरणी असंगति, ग्लास संरेखण, और सूक्ष्म खरोंच के लिए बड़े फ्लैट पैनल ग्लास सब्सट्रेट का विश्लेषण करने के लिए आदर्श।
  • उच्च अंत तांबा पन्नी और बैटरी पृथक्करण फिल्म स्कैनःअल्ट्रा-वाइड शीट उत्पादन प्रक्रियाओं में सूक्ष्म छिद्रों या असमान कोटिंग मोटाई का पता लगाता है।
अक्सर पूछे जाने वाले प्रश्न
  • प्रश्न: मुझे मानक M42 औद्योगिक लेंस के बजाय Φ60 मिमी लार्ज फॉर्मेट 16K लाइन स्कैन कैमरा लेंस की आवश्यकता क्यों है?
    A: मानक M42 लेंस केवल Φ30 मिमी छवि वृत्त को प्रदर्शित करते हैं। यदि आप उन्हें 12K या 16K कैमरे पर माउंट करने का प्रयास करते हैं, तो किनारे पूरी तरह से काले होंगे। यहΦ 60 मिमी बड़े प्रारूप 16K लाइन स्कैन कैमरा लेंसएक विशाल Φ60 मिमी मीठा स्थान प्रदान करता है, यह सुनिश्चित करता है कि 16K 3.5μm सेंसर की पूरी लंबाई उच्च गुणवत्ता वाले छवि डेटा प्राप्त करती है।
  • प्रश्न: इस बड़े प्रारूप के 16K लाइन स्कैन कैमरा लेंस का यांत्रिक इंटरफ़ेस क्या है?
    उत्तर: यह उच्च कठोरता वाले M72 धागे के साथ आता है, जो स्वचालित उत्पादन लाइनों में झुकने को कम करने के लिए एक रॉक-ठोस, सटीक यांत्रिक कनेक्शन प्रदान करता है।
  • प्रश्न: पीक रिज़ॉल्यूशन बनाए रखने के लिए इष्टतम एपर्चर रेंज क्या है?
    उत्तरः जबकि लेंस F4.0 से F16 तक कवर करता है, 16K सेंसर के साथ पीक विवर्तन-सीमित प्रदर्शन के लिए मीठा स्थान आमतौर पर F4.0 और F5 के बीच होता है।6.
